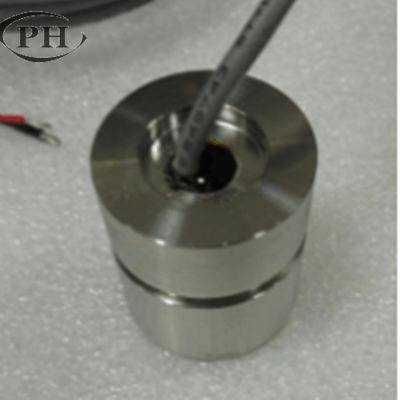

transductor ultrasónico del acero inoxidable 1MHz para el flujómetro y el flujómetro del flux de calor

transductor ultrasónico para el flujómetro, contador de calor.
Cantidad:
  • PL-1M-01EA

  • Piezohannas

  • PL-1M-01EA



Items

Parámetros técnicos

Imagen

Nombre

Transductor insertado del flujómetro del tubo


Modelo

PL-1M-01EA

Frequency

1MHz±30KHz

Distancia de la detección

0.05 ~los 3m

Lmpedance paralelo del mínimo

25Ω±20%

Capacitancia

2800pF±20%@1KHz

Sensibilidad

Punta de prueba que conduce voltaje:24Vpp

Distancia:los 0.3m

Amplitud de la generación de eco:1.0 V

Funcionamiento

Voltaje

Pico Voltaje <300VPP

Funcionamiento

Temperatura

-40~+80℃

Presión

3 kilos o0.3MPa

Ángulo

( Amplitud de rayo ) Anchura de viga de la media potencia

@-3dB: 3.2°±1

Ángulo sostenido: 7.5°±2

Material de la cubierta

acero 304Stainless

  Uso

Flujómetro ultrasónico

Rangfinder subacuático

Instalación

Dimensión

Según ProductStructureDiagram

Nivel de la protección

IP68

Peso

165g±5% del (Longitud:los 2m

Cableado

Instrucciones

    Rojo: transductor +Blanco: transductor -Negro: alambre blindado

    (sintemperaturasensorAlambre

Curva de la entrada

ProductStructureDiagram
