PS1000K065
Piezohannas
PS1000K065

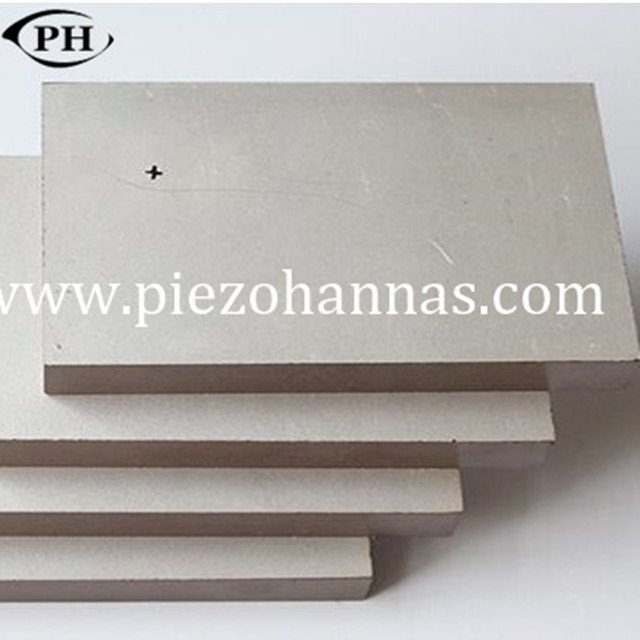

1.Descripción de producto
Dimensión:
Longitud: 25milímetro
Anchura: 10milímetro
Altura: 0.7milímetro
Rectángulo/cuadradofrecuencia piezoceramic
Aplicación:Recolecciones acústicas, guitarrarecolecciones, recolecciones del violín, médico, ultrasónicotratamiento médico. examen
y otro.
talla estándar 2.Some de placas y del bloque piezoeléctricos
El rango de la frecuencia PiezoceramicRectángulo/cuadrado:
Longitud: 3mm-176m m
Anchura: 1mm-120m m
Altura: 0.1mm-30m m
Una cierta talla estándar del rectángulo y del elemento de cerámica piezoeléctrico cuadrado (1)
Dimensión （L×W×H）milímetro | Frecuencia resonante (kilociclo) | K31 (%)
| Capacitancia (picofaradio) |
90*14*0.39 | 17±5%
| 37±el 6%
| 98±12.5%
|
90*11*0.35 | 17±el 5%
| 37±el 6% | 81±12.5%
|
105*14*0.37 | 13.6 | 37.0 | 81 |
66.5*14*0.49 | 21.5 | 37.2 | 55 |
63.5*14.3*0.42 | 22.5 | 32.9 | 49 |
90*9*0.18 | 15.9 | 38.0 | 135 |
70*14.5*0.32 | 20.4 | 36.7 | 89 |
65*14.5*0.4 | 22.0 | 35.6 | 62 |
130*15.8*0.53 | 11.0 | 37.0 | 154 |
45*9*0.2 | 31.1 | 30.2 | 63 |
12*12*1 | 17.1 | 65.0 | 2.3 |
13*13*0.56 | 15.4 | 60.0 | 1.68 |
25*10*0.7 | 56.0 | 60.0 | 5 |
30*30*1 | 66.7 | 60.0 | 10 |
25*4*0.5 | 58 | # | 5800 |
40*4*0.5 | 38 | # | 7900 |
25*4*0.5 | 58 | # | 4800 |
40*4*0.5 | 38 | # | 6500 |
25*4*0.5 | 58 | # | 3100 |
40*4*0.5 | 38 | # | 5500 |
Una cierta talla estándar del rectángulo y de de cerámica piezoeléctrico cuadrado (2)
Talla (Length*Width*Height) (Milímetro) | Tensión piezoeléctrica Constante d33 (10-12C/N) | Capacitancia CT (N-F) | Dieléctrico relativo Constante εTr3 | Resonante Frecuencia Fs (kilociclo) | Acoplador Coeficiente K31 (%) |
105*14*0.37 | 420 | 81 | 2300 | 13.6 | 37.0 |
66.5*14*0.49 | 550 | 55 | 3400 | 21.5 | 37.2 |
63.5*14.3*0.42 | 550 | 49 | 3400 | 22.5 | 32.9 |
90*9*0.18 | 550 | 135 | 3400 | 15.9 | 38.0 |
70*14.5*0.32 | 550 | 89 | 3400 | 20.4 | 36.7 |
65*14.5*0.4 | 550 | 62 | 3400 | 22.0 | 35.6 |
130*15.8*0.53 | 600 | 154 | 3400 | 11.0 | 37.0 |
45*9*0.2 | 620 | 63 | 5300 | 31.1 | 30.2 |
12*12*1 | 420 | 2.3 | 2300 | 17.1 | 65.0 (KP) |
13*13*0.56 | 280 | 1.68 | 800 | 15.4 | 60.0 (KP) |
25*10*0.7 | 420 | 5 | 1600 | 56.0 | 60.0 (KP) |
30*30*1 | 420 | 10 | 1600 | 66.7 | 60.0 (KP) |
Una cierta talla estándar del rectángulo y de de cerámica piezoeléctrico cuadrado (3)
Dimensión (milímetros) Length*Width*Thickness | Frecuencia | Capacitancia | Pérdida dieléctrica | Piezoeléctrico coeficiente del voltaje | Mensajero Temperatura |
25×4×0.5 | 58 | 5800 | ≤2.0 | 550× | 180 |
40×4×0.5 | 38 | 7900 | ≤2.0 | 550× | 180 |
25×4×0.5 | 58 | 4800 | ≤2.0 | 400× | 260 |
40×4×0.5 | 38 | 6500 | ≤2.0 | 400× | 260 |
25×4×0.5 | 58 | 3100 | ≤2.0 | 280× | 350 |
40×4×0.5 | 38 | 5500 | ≤2.0 | 280× | 350 |
3Material de .PZT
Proporcionamos generalmente a P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSnN-5,
PMgN-51, PZT-5H, PZT-5X, PCrN-4, PliS-51, PbaS-4, PbaS-5, BaTio3.
Los materiales de PZT se categorizan como cerámica funcional. En sensores le hacen fuerzas posibles del toconvert,
presiones y aceleraciones en señales eléctricas, y en transductores acústicos y ultrasónicos
y los actuadores convierten voltajes eléctricos en vibraciones o deformaciones. Materiales piezoeléctricos
son clasificados según su composición química por una parte, y por el específico
condiciones de la aplicación en la otra.
PZT de cerámica se utiliza en una gran variedad de aplicaciones. (Sensor) los polvos de cerámica suaves de PZT se utilizan típicamente
cuando es alto el acoplador y/o la alta sensibilidad de la carga son importantes, por ejemplo en flujo o sensores llanos;
prueba/aplicaciones no destructivas ultrasónicas de la evaluación (NDT/NDE); o para los exámenes exactos de automotor,
productos estructurales o aeroespaciales. Las características materiales incluyen una alta constante dieléctrica; alto acoplador;
alta sensibilidad de la carga; alta densidad con una estructura de grano fino; una alta punta del curie; y un limpio, sin ruido
respuesta de frecuencia.
(Poder más elevado) se utilizan los polvos de cerámica duros de PZT cuando se requieren las características del poder más elevado,
incluyendo aplicaciones tales como la generación de energía ultrasónica o de alto voltaje en productos de limpieza de discos ultrasónicos,
los dispositivos del sonar, las características importantes del polvo del etc. incluyen un alto constante piezoeléctrico de la carga (d33); a
un factor de calidad mecánico más alto que reduce pérdida mecánica y permite una temperatura de funcionamiento más inferior; a
factor de disipación inferior que asegura una operación más fresca, más económica; alta estabilidad dieléctrica; e inferior
pérdida mecánica bajo condiciones exigentes.
4.Aplicaciones de la cerámica piezoeléctrica
contadores de flujo ultrasónicos | hidrófonos | acelerómetros |
pvibración del transductor del iezo | transductor del atomizador | dispersión de la materia |
impacto-tipo quemadores del gas | control exacto del movimiento | sensores de la presión |
acelerómetros | impacto-tipo quemadores del gas | control exacto del movimiento |
micrófonos | recolecciones musicales | ultrasonido médico de diagnóstico |
fabricación sana | sensores llanos | atomizadores ultrasónicos |
transductor de sonar | aparato ultrasónico de la micro-vinculación | sensor del espesor de pared |
receptores acústicos de generación de eco subacuáticos | transductores de alta frecuencia | altos ensors de la presión de la tensión |
gas de presión | actuadores del poder más elevado de los quemadores | motores vibratorios |
transformadores | soldadura ultrasónica | cirugía ultrasónica |
sensor material de la tensión | cosecha piezoeléctrica de la electricidad | punta de prueba biomédica |
cosecha piezoeléctrica de la electricidad | transductor del buscador de los pescados | sensor de la compresión |
sensor piezoeléctrico de la extensión | transductor de la belleza | Mezcla ultrasónica |
calculadoras, | teléfonos | sensor de la alarma del coche |
monitor del embrión | reflector del reflectoscope del corazón | podómetro |
médico ultrasónico | ulimpieza ltrasonic | sonochemistry |
5. Características
eficacia 1.High: alto parámetro mecánico Q, la transducción eficiente entre la electricidad y sonido sobre el 95%.
amplitud 2.High: la fuerza del transductor es mejorada fijando el vibrador de alta velocidad directo en la base del surco que se lava con el tornillo. Comparar con un vibrador magnético de la extensión, su amplitud puede ser mejorado sobre el 50%.
3. Buena resistencia térmica: un rango grande de la temperatura de trabajo, de la impedancia inferior de la resonancia y de la productividad del calor.
4. Buena construcción: sujetado por el tornillo, fácil para ensamblar, alta confiabilidad.
5. La vida de más de 5000 horas
eficacia de conversión electromecánica 6.High
servicio 6.Our
Conjunto:al principio, todos utilizamos espuma de la dual-capa para envolver el dúo piezoeléctrico de la cerámica a su frangibility, después utilizamos conveniente el rectángulo para ponerlo interior y nos pegamos firmemente para cerciorarse de lo perfectamente.
Plazo de expedición:stel producto del andard seráexpidido hacia fuera dentro de 2días laborables después del pago recibido.
Métodos del pago: T/T, Paypal,Unión del oeste
Garantía:el 100% a estrenar al salir de la fábrica. La calidad de la garantía del vendedor de los productos (excepto piezas que desgastan) por un período de 1 año a partir de la fecha del final del lanzamiento piloto bajo nuestra dirección de technician&dm4atp&s.
7.Images
