PH40F03510B
Piezohannas
PH40F03510B
Introducción:
PH40F03510Bel sensor ultrasónico tiene las funciones del transmisor y del receptor. Él'el tipo del rango largo del S.A., se puede utilizar generalmente para el telémetro ultrasónico, sensor ultrasónico para sin contacto detecta objetos, el sensor ultrasónico de la distancia, el sensor llano líquido ultrasónico, el etc. Si usted tiene cualesquiera preguntas para otras aplicaciones, entrarnos en contacto con por favor para los detalles
Parámetros técnicos:
Modelo | PH40F03510B |
Frecuencia resonante de centro(kilociclo) | 40KHz±2.0Khz |
Anchura de banda | 3.0Khz |
Distancia de la detección | 0.35~10m |
Puntos ocultos | <0.35m |
Viga del ángulo de lanzamiento (- ángulo completo 6dB) | 12±2° |
Sensible | -76minuto del DB |
Capacitancia electrostática | 3el 000PF±20% |
Impedancia paralela del mínimo | 18el 0Ω±30% |
Voltaje de funcionamiento máximo (pulso - ciclo de deber del 2%) | 1800Vp-p |
Temperatura de funcionamiento | - 20 ~70℃ |
Temperatura de almacenaje | - 40 ~85℃ |
Nivel de la protección | IP65 |
Talla (diámetro * altura, milímetros) | Φ62x72 |
Instalación | Fijado con el tornillo |
Material del caso | PVC |
Longitud de cable | 3M (puede ser modificado para requisitos particulares) |
Peso | 800g |

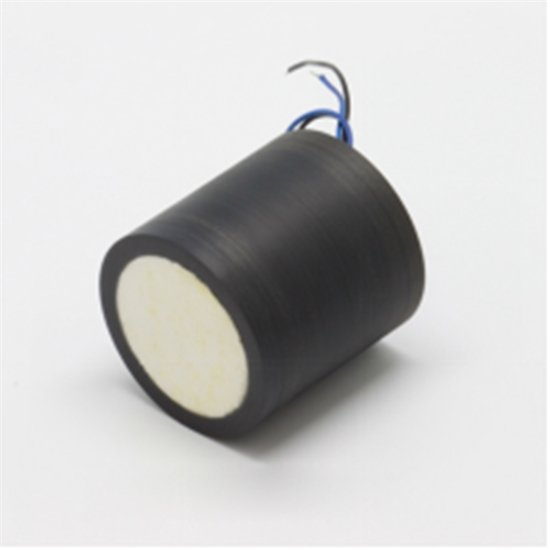

Foto:
![YUQWX] $Z {EZDOADIFCPE13.png](http://a2.leadongcdn.com/cloud/ikBqnKjlRikSkrjqkjin/YUQWX-Z-EZ.png "YUQWX]$Z{EZDOADIFCPE13.png")
Dimensión del esquema:
![] 1 [F)} 8} (%T7S6MS0] 7T1A6.png](http://a3.leadongcdn.com/cloud/inBqnKjlRikSkrjqnjin/1-F-T7S6MS.png "]1[F)}8}(%T7S6MS0]7T1A6.png")
Circuito de la prueba:
Características de sensores ultrasónicos:
1.Tamaño pequeño y ligero
2.Alta sensibilidad y alta presión sana
3.Consumición de las energías bajas
4.Alta confiabilidad
Característico:
conjunto 1.Solid (shell de la aleación del ABS o de aluminio)
2.Installation conveniente (tornillo M20*1.5)
Aplicación:
1.Colocar la localización
2.Medida del acercamiento
3.Medida del tráfico
4.Evitar obstáculos
