cuarzo piezoeléctrico de la placa del transductor termoeléctrico para el actuador ultrasónico

Dimensión: Longitud: anchura de 12m m: altura de 12m m: características de 1m m de la buena alta sensibilidad estable de los cristales piezoeléctricos toda la medida exacta dimensional
Cantidad:
  • PS1000K063

  • Piezohannas

  • PS1000K063


1.Descripción de producto


Dimensión:

Longitud: 12milímetro

Anchura: 12milímetro

Altura: 1milímetro


Rectángulo/cuadradofrecuencia piezoceramic

Aplicación:Recolecciones acústicas, guitarrarecolecciones, recolecciones del violín, médico, ultrasónicotratamiento médico. examen

y otro.


talla estándar 2.Some de placas y del bloque piezoeléctricos


El rango de la frecuencia PiezoceramicRectángulo/cuadrado:

Longitud: 3mm-176m m
Anchura: 1mm-120m m
Altura: 0.1mm-30m m




Una cierta talla estándar del rectángulo y del elemento de cerámica piezoeléctrico cuadrado (1)


 Dimensión

L×W×Hmilímetro

Frecuencia resonante (kilociclo)

K31 (%)

Capacitancia (picofaradio)

90*14*0.39

17±5%

37±el 6%

98±12.5%

90*11*0.35

17±el 5%

37±el 6%

81±12.5%

105*14*0.37

13.6

37.0

81

66.5*14*0.49

21.5

37.2

55

63.5*14.3*0.42

22.5

32.9

49

90*9*0.18

15.9

38.0

135

70*14.5*0.32

20.4

36.7

89

65*14.5*0.4

22.0

35.6

62

130*15.8*0.53

11.0

37.0

154

45*9*0.2

31.1

30.2

63

12*12*1

17.1

65.0

2.3

13*13*0.56

15.4

60.0

1.68

25*10*0.7

56.0

60.0

5

30*30*1

66.7

60.0

10

25*4*0.5

58

#

5800

40*4*0.5

38

#

7900

25*4*0.5

58

#

4800

40*4*0.5

38

#

6500

25*4*0.5

58

#

3100

40*4*0.5

38

#

5500


Una cierta talla estándar del rectángulo y de de cerámica piezoeléctrico cuadrado (2)

Talla

(Length*Width*Height)

(Milímetro)

Tensión piezoeléctrica Constante

d33 (10-12C/N)

Capacitancia

CT (N-F)

Dieléctrico relativo Constante

εTr3

Resonante

Frecuencia

Fs (kilociclo)

Acoplador

Coeficiente

K31 (%)

105*14*0.37

420

81

2300

13.6

37.0

66.5*14*0.49

550

55

3400

21.5

37.2

63.5*14.3*0.42

550

49

3400

22.5

32.9

90*9*0.18

550

135

3400

15.9

38.0

70*14.5*0.32

550

89

3400

20.4

36.7

65*14.5*0.4

550

62

3400

22.0

35.6

130*15.8*0.53

600

154

3400

11.0

37.0

45*9*0.2

620

63

5300

31.1

30.2

12*12*1

420

2.3

2300

17.1

65.0 (KP)

13*13*0.56

280

1.68

800

15.4

60.0 (KP)

25*10*0.7

420

5

1600

56.0

60.0 (KP)

30*30*1

420

10

1600

66.7

60.0 (KP)



Una cierta talla estándar del rectángulo y de de cerámica piezoeléctrico cuadrado (3)


Dimensión (milímetros)

Length*Width*Thickness

Frecuencia
(Kilociclo)

Capacitancia
(picofaradio)

Pérdida dieléctrica
tgδ (%)

Piezoeléctrico

coeficiente del voltaje
d33

Mensajero

Temperatura
(℃)

25×4×0.5

58

5800

2.0

550×

180

40×4×0.5

38

7900

2.0

550×

180

25×4×0.5

58

4800

2.0

400×

260

40×4×0.5

38

6500

2.0

400×

260

25×4×0.5

58

3100

2.0

280×

350

40×4×0.5

38

5500

2.0

280×

350

3Material de .PZT


Proporcionamos generalmente a P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSnN-5,

PMgN-51, PZT-5H, PZT-5X, PCrN-4, PliS-51, PbaS-4, PbaS-5, BaTio3.



Los materiales de PZT se categorizan como cerámica funcional. En sensores le hacen fuerzas posibles del toconvert,
presiones y aceleraciones en señales eléctricas, y en transductores acústicos y ultrasónicos
y los actuadores convierten voltajes eléctricos en vibraciones o deformaciones. Materiales piezoeléctricos
son clasificados según su composición química por una parte, y por el específico
condiciones de la aplicación en la otra.


PZT de cerámica se utiliza en una gran variedad de aplicaciones. (Sensor) los polvos de cerámica suaves de PZT se utilizan típicamente
cuando es alto el acoplador y/o la alta sensibilidad de la carga son importantes, por ejemplo en flujo o sensores llanos;
prueba/aplicaciones no destructivas ultrasónicas de la evaluación (NDT/NDE); o para los exámenes exactos de automotor,
productos estructurales o aeroespaciales. Las características materiales incluyen una alta constante dieléctrica; alto acoplador;
alta sensibilidad de la carga; alta densidad con una estructura de grano fino; una alta punta del curie; y un limpio, sin ruido
respuesta de frecuencia.


(Poder más elevado) se utilizan los polvos de cerámica duros de PZT cuando se requieren las características del poder más elevado,
incluyendo aplicaciones tales como la generación de energía ultrasónica o de alto voltaje en productos de limpieza de discos ultrasónicos,
los dispositivos del sonar, las características importantes del polvo del etc. incluyen un alto constante piezoeléctrico de la carga (d33); a
un factor de calidad mecánico más alto que reduce pérdida mecánica y permite una temperatura de funcionamiento más inferior; a
factor de disipación inferior que asegura una operación más fresca, más económica; alta estabilidad dieléctrica; e inferior
pérdida mecánica bajo condiciones exigentes.




4.Aplicaciones de la cerámica piezoeléctrica



contadores de flujo ultrasónicos

hidrófonos

acelerómetros

pvibración del transductor del iezo

transductor del atomizador

dispersión de la materia

impacto-tipo quemadores del gas

control exacto del movimiento

sensores de la presión

acelerómetros

impacto-tipo quemadores del gas

control exacto del movimiento

micrófonos

recolecciones musicales

ultrasonido médico de diagnóstico

fabricación sana

sensores llanos

atomizadores ultrasónicos

transductor de sonar

aparato ultrasónico de la micro-vinculación

sensor del espesor de pared

receptores acústicos de generación de eco subacuáticos

transductores de alta frecuencia

altos ensors de la presión de la tensión

gas de presión

actuadores del poder más elevado de los quemadores

motores vibratorios

transformadores

soldadura ultrasónica

cirugía ultrasónica

sensor material de la tensión

cosecha piezoeléctrica de la electricidad

punta de prueba biomédica

cosecha piezoeléctrica de la electricidad

transductor del buscador de los pescados

sensor de la compresión

sensor piezoeléctrico de la extensión

transductor de la belleza

Mezcla ultrasónica

calculadoras,

teléfonos

sensor de la alarma del coche

monitor del embrión

reflector del reflectoscope del corazón

podómetro

médico ultrasónico

ulimpieza ltrasonic

sonochemistry





5. Características


eficacia 1.High: alto parámetro mecánico Q, la transducción eficiente entre la electricidad y sonido sobre el 95%.
amplitud 2.High: la fuerza del transductor es mejorada fijando el vibrador de alta velocidad directo en la base del surco que se lava con el tornillo. Comparar con un vibrador magnético de la extensión, su amplitud puede ser mejorado sobre el 50%.
3. Buena resistencia térmica: un rango grande de la temperatura de trabajo, de la impedancia inferior de la resonancia y de la productividad del calor.
4. Buena construcción: sujetado por el tornillo, fácil para ensamblar, alta confiabilidad.
5. La vida de más de 5000 horas

eficacia de conversión electromecánica 6.High


servicio 6.Our


Conjunto:al principio, todos espuma de la dual-capa del uso para envolver el dúo piezoeléctrico de la cerámica a su frangibility, después nosotros utilizamos conveniente el rectángulo para ponerlo interior y nos pegamos firmemente para cerciorarse de lo perfectamente.

Plazo de expedición:stel producto del andard seráexpidido hacia fuera dentro de 2días laborables después del pago recibido.

Métodos del pago: T/T, Paypal,Unión del oeste

Garantía:el 100% a estrenar al salir de la fábrica. La calidad de la garantía del vendedor de los productos (excepto piezas que desgastan) por un período de 1 año a partir de la fecha del final del lanzamiento piloto bajo nuestra dirección de technician&dm4atp&s.


7.Images

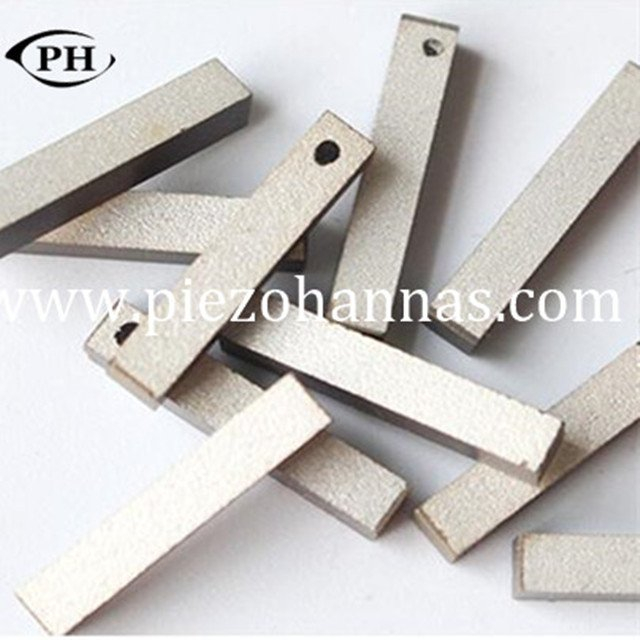

图片 20170720155436.jpg de QQ
