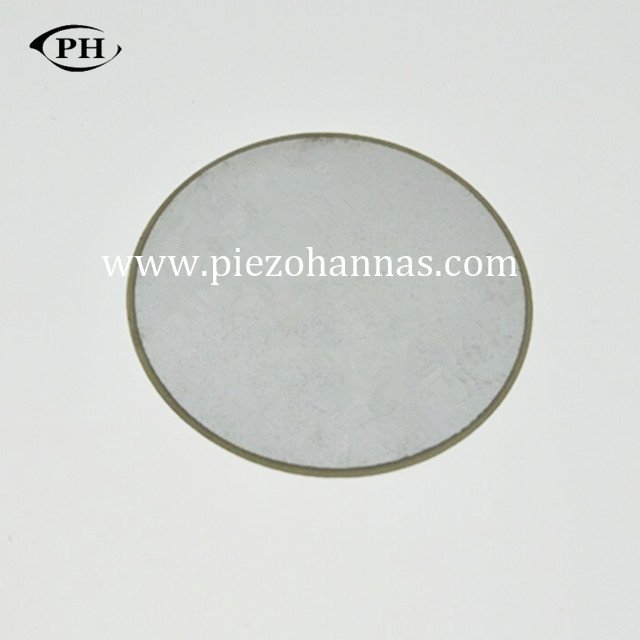

comprar el disco piezoeléctrico el sensor piezoeléctrico cristalino de la presión del transductor

Dimensiones: 20x0.4m m
Frecuencia resonante franco: 5 MHz±100 kilociclo
Coeficiente electromecánico KP del acoplador: el ≥58%
Impedancia resonante ZM: ≤≤0.48 Ω
Cs estático de la capacitancia: 3800pF±20%@ 60Hz/1V
Cantidad:
  • PZ1000K026

  • Piezohannas

  • PZ1000K026


1.Descripción de producto


Dimensiones: espesor del diámetro x 0.4m m de 20m m

Material piezoeléctrico: PZT4, PZT5, PZT8

EléctricoCharacteristics:


Frecuencia resonante franco

5 MHz±100 kilociclo


Cs estático de la capacitancia

el 3800pF±20%

Impedancia
Zt (Ω)


≤48Ω

Coeficiente del acoplador - kt

5.5


Disco piezoeléctrico


Aplicación:
Transductor piezoeléctrico para el análisis de la leche, transductor piezoeléctrico para la vibración, transductor para la dispersión de la materia, sensor ultrasónico del transductor de sonar, sensor de la vibración, sensor del espesor de pared, sensor material de la tensión, sensor de la presión, cosecha de la electricidad de la energía, sensor de la compresión, sensor piezoeléctrico de la extensión y otros


talla estándar 2.Some del disco piezoeléctrico


rango de pdisco del iezopara producir:

Diámetro: 2mm-120m m
Espesor: 0.1mm-30m m


Size= Diameter*Thickness (milímetro)

Coeficiente =Electromechanical del acoplador del Kt (%)

Talla

Espesor

Frecuencia
pie (megaciclo)

Capacitancia
C (picofaradio)

Impedancia
Zt (Ω)

Kt (%)

8 ×1

2.0±el 5%

530±el 10%

0.65

43

8 ×1

2.0±el 5%

850±el 10%

0.64

44

8 ×2

1.0 ±el 5%

265±el 10%

0.65

43

8 ×2

1.0 ±el 5%

430±el 10%

0.64

44

10 ×1

2.0 ±el 5%

840±el 10%

0.65

44

10 ×1

2.0 ±el 5%

1350±el 10%

0.64

43

10 ×2

1.0 ±el 5%

420±el 10%

0.65

44

10 ×2

1.0 ±el 5%

680±el 10%

0.65

45

15×2

1±el 30%

1450±el 15%

2

45

16×0.4

5.0±el 5%

5400±el 15%

5

45

16×1

2.0 ±el 5%

2200±el 10%

0.65

45

16×1

2.0 ±el 5%

3600±el 10%

0.65

45

16×2.1

1.0±el 5%

1000±el 15%

4

45

16 ×1.25

1.7±el 5%

el 1200±20%

≤1.5

45

20×1.2

1.65±el 5%

1180±el 5%

2.5

45

20×1.25

1.7±el 5%

1900±el 20%

2.5

45

20×2.0

1.0±el 5%

1650±el 15%

4

45

25×0.4

5.0±el 5%

1280±el 15%

4

45

25×0.89

2.4±el 5%

2300±el 20%

2

45

25×1.2

1.65±el 5%

1350±el 15%

2

45

25×1.25

1.7±el 5%

2100±el 20%

2.0

45

25×1.0

2.0±el 5%

5800±el 15%

4

45

25×2.0

1.0±el 5%

2700±el 15%

4

45

28×1.0

2.0±el 5%

6940±el 15%

4

45

28×1.7

1.2±el 5%

3880±el 15%

3

45

28×2

1±el 5%

3850±el 15%

3

45

28×2

1±el 5%

3300±el 15%

3

45

30×3.0

66.7

2730±12.5%

3

45

35×3.0

63.0

3100±12.5%

3

45

38×6.5

59.9

1580±12.5%

3

45

40 ×2

1±el 5%

7200±10

0.65

45

45×3.0

50.0

5100±12.5%

3

45

45×3.5

50.0

4700±12.5%

3

45

50×3.0

46.0

5800±12.5%

3

45

50×3.5

46.0

6300±12.5%

3

45

50×5.0

46.0

4150±12.5%

3

45

60×2.0

1.0

14500±el 15%

3

45


3Material de .PZT


Proporcionamos generalmente a P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSnN-5,

PMgN-51, PZT-5H, PZT-5X, PCrN-4, PliS-51, PbaS-4, PbaS-5, BaTio3.



Los materiales de PZT se categorizan como cerámica funcional. En sensores le hacen fuerzas posibles del toconvert,
presiones y aceleraciones en señales eléctricas, y en transductores acústicos y ultrasónicos
y los actuadores convierten voltajes eléctricos en vibraciones o deformaciones. Materiales piezoeléctricos
son clasificados según su composición química por una parte, y por el específico
condiciones de la aplicación en el otro


PZT de cerámica se utiliza en una gran variedad de aplicaciones. (Sensor) los polvos de cerámica suaves de PZT se utilizan típicamente
cuando alto acoplador y/o alta carga
la sensibilidad es importante, por ejemplo en flujo o sensores llanos;
prueba/aplicaciones no destructivas ultrasónicas de la evaluación (NDT/NDE); o para los exámenes exactos de automotor,
productos estructurales o aeroespaciales. Las características materiales incluyen
una alta constante dieléctrica; alto acoplador;
alta sensibilidad de la carga; alta densidad con una estructura de grano fino; una alta punta del curie; y un limpio, sin ruido
respuesta de frecuencia


(Poder más elevado) se utilizan los polvos de cerámica duros de PZT cuando se requieren las características del poder más elevado,
el incluir
aplicaciones tales como la generación de energía ultrasónica o de alto voltaje en productos de limpieza de discos ultrasónicos,
los dispositivos del sonar, las características importantes del polvo del etc. incluyen un alto constante piezoeléctrico de la carga (d33); a
un factor de calidad mecánico más alto que reduce pérdida mecánica y permite una temperatura de funcionamiento más inferior; a
factor de disipación inferior que asegura una operación más fresca, más económica; alta estabilidad dieléctrica; e inferior
pérdida mecánica bajo condiciones exigentes




4.Aplicaciones de la cerámica piezoeléctrica



contadores de flujo ultrasónicos

hidrófonos

acelerómetros

pvibración del transductor del iezo

transductor del atomizador

dispersión de la materia

impacto-tipo quemadores del gas

control exacto del movimiento

sensores de la presión

acelerómetros

impacto-tipo quemadores del gas

control exacto del movimiento

micrófonos

recolecciones musicales

ultrasonido médico de diagnóstico

fabricación sana

sensores llanos

atomizadores ultrasónicos

transductor de sonar

aparato ultrasónico de la micro-vinculación

sensor del espesor de pared

receptores acústicos de generación de eco subacuáticos

transductores de alta frecuencia

altos ensors de la presión de la tensión

gas de presión

actuadores del poder más elevado de los quemadores

motores vibratorios

transformadores

soldadura ultrasónica

cirugía ultrasónica

sensor material de la tensión

cosecha piezoeléctrica de la electricidad

punta de prueba biomédica

cosecha piezoeléctrica de la electricidad

transductor del buscador de los pescados

sensor de la compresión

sensor piezoeléctrico de la extensión

transductor de la belleza

Mezcla ultrasónica

calculadoras,

teléfonos

sensor de la alarma del coche

monitor del embrión

reflector del reflectoscope del corazón

podómetro

médico ultrasónico

ulimpieza ltrasonic

sonochemistry





5. Características


eficacia 1.High: alto parámetro mecánico Q, la transducción eficiente entre la electricidad y sonido sobre 95%.
amplitud 2.High: la fuerza del transductor es mejorada fijando el vibrador de alta velocidad directo en la base del surco que se lava con el tornillo. Comparar con un vibrador magnético de la extensión, su amplitud puede ser mejorado sobre 50%.
3. Buena resistencia térmica: un rango grande de la temperatura de trabajo, de la impedancia inferior de la resonancia y de la productividad del calor
4. Buena construcción: sujetado por el tornillo, fácil para ensamblar, alta confiabilidad
5. La vida de más de 5000 horas

eficacia de conversión electromecánica 6.High


servicio 6.Our


Conjunto:al principio, todos espuma de la dual-capa del uso para envolver el dúo piezoeléctrico de la cerámica a su frangibility, después nosotros utilizamos conveniente el rectángulo para ponerlo interior y nos pegamos firmemente para cerciorarse de lo perfectamente

Plazo de expedición:stel producto del andard será expidido hacia fuera dentro de 2 días laborables después del pago recibido.

Métodos del pago: T/T, Paypal,Unión del oeste

Garantía:el 100% a estrenar al salir de la fábrica. La calidad de la garantía del vendedor de los productos (excepto piezas que desgastan) por un período de 1 año a partir de la fecha del final del lanzamiento piloto bajo dirección de nuestro técnico.


7.Images


图片 20170720155436.jpg de QQ
