PT1000K069
Piezohannas
PT1000K069
1.Descripción de producto
Dimensiones: Th 6.5m m de la identificación 6.5x del OD 7.65 x
Frecuencia resonante franco: 126
Δ del tg de la pérdida dieléctrica: el <2%
Cs estático de la capacitancia:4533
Condición de prueba: 23±3 derecha del °C el 40~70%
Utilizado principalmente para ensamblar arsenal ultrasónico grande o el pegamento del transductor en varia clase de viga curvada para medir el impacto
y vibración. También puede ser utilizada para ensamblar la varia clase de recolección de vibración y acústico tomar. A veces, la sección representativa
con cierto trapezoide del ángulo usado para ensamblar de alta potencia y bajan la frecuencia del tubo del mosaico que se utiliza en sonar activo
equipo
Aplicación: utilizado para el proyecto del océano, sonar, hidrófono, dispositivo subacuático de los comunications, insecto repelent, ultrasónico animal ultrasónico repelent, transductor piezoeléctrico ultrasónico del control de parásito,dislocación del espejo para la óptica del laser por varios micrómetros y otros

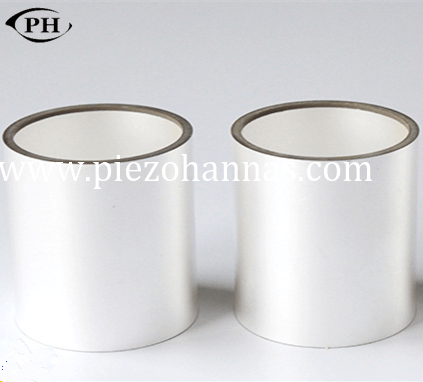

El rango del tubo piezoeléctrico:
Diámetro: 5.0 - 100m m
Espesor de pared: 1 - 10m m
Altura: 2.5 - 50m m
Especificación del tubo (1) de cerámica piezoeléctrico
Dimensión （OD×Identificación×H）milímetro | Frecuencia radial (kilociclo) | Pérdida dieléctrica(%) | K31 (%)
| Capacitancia (picofaradio) |
Φ15×Φ11×10 | 70±el 5% | 2
| 30 | 4680±el 10% |
Φ20×Φ16×15 | 50±el 5% | 2
| 30 | 9700±el 10% |
Φ25×Φ21×15 | 39±el 5% | 2 | 35
| 12400±el 10% |
Φ29×Φ25×20 | 34±el 5% | 2 | 35 | 19400±el 10% |
Φ30×Φ25×18 | 33±el 5% | 2 | 35 | 14250±el 10% |
Φ32×Φ28×20 | 36±el 5% | 2 | 35 | 21600±el 10% |
Φ34×Φ30×20 | 28±el 5% | 2 | 35 | 23000±el 10% |
Φ38×Φ32×25 | 26±el 5% | 2 | 35 | 21000±el 10% |
Φ40×Φ32×37 | 25±el 5% | 2 | 35 | 24000±el 10% |
Φ45×Φ39×25 | 22±el 5% | 2 | 35 | 25200±el 10% |
Φ50×Φ44×25 | 19±el 5% | 2 | 35 | 28200±el 10% |
Φ55×Φ39×30 | 19±el 5% | 2 | 35 | 33800±el 10% |
Φ60×Φ54×30 | 16±el 5% | 2 | 35 | 41000±el 10% |
Φ65×Φ59×30 | 15±el 5% | 2 | 35 | 44600±el 10% |
Φ75×Φ67×16 | 13±el 5% | 2 | 35 | 20400±el 10% |
Φ80×Φ74×20 | 12±el 5% | 2 | 35 | 36900±el 10% |
Φ90×Φ84×20 | 10±el 5% | 2 | 35 | 52180±el 10% |
Especificación del tubo (2) de cerámica piezoeléctrico
Talla (milímetro) | fm | fn | Capacitancia (picofaradio) | tgδ | d33 | ||
OD | Identificación | Altura | |||||
18 | 15 | 20 | 51.2 | 52.0 | 13388 | 1.7 | 420 |
20 | 17 | 15 | 47.8 | 49.4 | 14056 | 1.5 | 420 |
24 | 20 | 20 | 47.1 | 48.8 | 12830 | 2.0 | 420 |
34 | 30 | 20 | 29.5 | 31.3 | 1510 | 0.2 | 280 |
40 | 32.5 | 37 | 24.4 | 25.1 | 21200 | 1.5 | 280 |
44 | 38 | 29 | 22.1 | 23.4 | 23120 | 1.5 | 280 |
51 | 45 | 36 | 19.1 | 20.5 | 18010 | 1.5 | 420 |
51 | 45 | 38 | 22.8 | 23.8 | 9901 | 0.2 | 420 |
53 | 45 | 41 | 17.8 | 22.0 | 3060 | 0.2 | 420 |
69 | 63 | 25 | 16.0 | 18.1 | 16040 | 0.5 | 280 |
76.5 | 68 | 40 | 14.6 | 15.2 | 19730 | 0.5 | 280 |
80 | 60 | 150 | 17.2 | 18.3 | 34420 | 0.21 | 280 |
142 | 132 | 80 | 7.6 | 8.0 | 8635 | 0.36 | 300 |
12 | 9 | 6 | 70 | 72 | 5860 | 0.3 | |
15 | 13 | 3.2 | 64 | 68a | 3700 | 1.7 | |
18 | 15 | 15 | 63 | 64 | 5940 | 0.2 | |
18 | 15 | 20 | 63 | 64 | 5836 | 0.2 | |
20*17*15 | 17 | 15 | 46.9 | 50 | 14109 | 1.5 | |
Talla (milímetro) | Radial frecuencia | Acoplador Coeficiente | Estático Capacitancia | Piezoeléctrico Constante de la tensión | Dieléctrico Pérdida | ||
Identificación | OD | Altura | |||||
15 | 11 | 10 | 70±el 5% | 30 | 4680±el 10% | 500 | 2 |
20 | 16 | 15 | 50±el 5% | 30 | 9700±el 10% | 500 | 2 |
25 | 21 | 15 | 39±el 5% | 35 | 12400±el 10% | 500 | 2 |
29 | 25 | 20 | 34±el 5% | 35 | 19400±el 10% | 550 | 2 |
30 | 25 | 18 | 33±el 5% | 35 | 14250±el 10% | 550 | 2 |
32 | 28 | 20 | 36±el 5% | 35 | 21600±el 10% | 550 | 2 |
34 | 30 | 20 | 28±el 5% | 35 | 23000±el 10% | 550 | 2 |
38 | 32 | 25 | 26±el 5% | 35 | 21000±el 10% | 550 | 2 |
40 | 32 | 37 | 25±el 5% | 35 | 24000±el 10% | 550 | 2 |
45 | 39 | 25 | 22±el 5% | 35 | 25200±el 10% | 550 | 2 |
50 | 44 | 25 | 19±el 5% | 35 | 28200±el 10% | 550 | 2 |
55 | 39 | 30 | 19±el 5% | 35 | 33800±el 10% | 550 | 2 |
60 | 54 | 30 | 16±el 5% | 35 | 41000±el 10% | 550 | 2 |
65 | 59 | 30 | 15±el 5% | 35 | 44600±el 10% | 550 | 2 |
75 | 67 | 16 | 13±el 5% | 35 | 20400±el 10% | 550 | 2 |
80 | 74 | 20 | 12±el 5% | 35 | 36900±el 10% | 550 | 2 |
90 | 84 | 20 | 10±el 5% | 35 | 52180±el 10% | 550 | 2 |
3Material de .PZT
Proporcionamos generalmente a P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSnN-5,
PMgN-51, PZT-5H, PZT-5X, PCrN-4, PliS-51, PbaS-4, PbaS-5, BaTio3.
Los materiales de PZT se categorizan como cerámica funcional. En sensores le hacen fuerzas posibles del toconvert,
presiones y aceleraciones en señales eléctricas, y en transductores acústicos y ultrasónicos
y los actuadores convierten voltajes eléctricos en vibraciones o deformaciones. Materiales piezoeléctricos
son clasificados según su composición química por una parte, y por el específico
condiciones de la aplicación en el otro
PZT de cerámica se utiliza en una gran variedad de aplicaciones. (Sensor) los polvos de cerámica suaves de PZT se utilizan típicamente
cuando es alto el acoplador y/o la alta sensibilidad de la carga son importantes, por ejemplo en flujo o sensores llanos;
prueba/aplicaciones no destructivas ultrasónicas de la evaluación (NDT/NDE); o para los exámenes exactos de automotor,
productos estructurales o aeroespaciales. Las características materiales incluyen una alta constante dieléctrica; alto acoplador;
alta sensibilidad de la carga; alta densidad con una estructura de grano fino; una alta punta del curie; y un limpio, sin ruido
respuesta de frecuencia
(Poder más elevado) se utilizan los polvos de cerámica duros de PZT cuando se requieren las características del poder más elevado,
incluyendo aplicaciones tales como la generación de energía ultrasónica o de alto voltaje en productos de limpieza de discos ultrasónicos,
los dispositivos del sonar, las características importantes del polvo del etc. incluyen un alto constante piezoeléctrico de la carga (d33); a
un factor de calidad mecánico más alto que reduce pérdida mecánica y permite una temperatura de funcionamiento más inferior; a
factor de disipación inferior que asegura una operación más fresca, más económica; alta estabilidad dieléctrica; e inferior
pérdida mecánica bajo condiciones exigentes
4.Aplicaciones de la cerámica piezoeléctrica
contadores de flujo ultrasónicos | hidrófonos | acelerómetros |
pvibración del transductor del iezo | transductor del atomizador | dispersión de la materia |
impacto-tipo quemadores del gas | control exacto del movimiento | sensores de la presión |
acelerómetros | impacto-tipo quemadores del gas | control exacto del movimiento |
micrófonos | recolecciones musicales | ultrasonido médico de diagnóstico |
fabricación sana | sensores llanos | atomizadores ultrasónicos |
transductor de sonar | aparato ultrasónico de la micro-vinculación | sensor del espesor de pared |
receptores acústicos de generación de eco subacuáticos | transductores de alta frecuencia | altos ensors de la presión de la tensión |
gas de presión | actuadores del poder más elevado de los quemadores | motores vibratorios |
transformadores | soldadura ultrasónica | cirugía ultrasónica |
sensor material de la tensión | cosecha piezoeléctrica de la electricidad | punta de prueba biomédica |
cosecha piezoeléctrica de la electricidad | transductor del buscador de los pescados | sensor de la compresión |
sensor piezoeléctrico de la extensión | transductor de la belleza | Mezcla ultrasónica |
calculadoras, | teléfonos | sensor de la alarma del coche |
monitor del embrión | reflector del reflectoscope del corazón | podómetro |
médico ultrasónico | ulimpieza ltrasonic | sonochemistry |
5. Características
eficacia 1.High: alto parámetro mecánico Q, la transducción eficiente entre la electricidad y sonido sobre 95%.
amplitud 2.High: la fuerza del transductor es mejorada fijando el vibrador de alta velocidad directo en la base del surco que se lava con el tornillo. Comparar con un vibrador magnético de la extensión, su amplitud puede ser mejorado sobre 50%.
3. Buena resistencia térmica: un rango grande de la temperatura de trabajo, de la impedancia inferior de la resonancia y de la productividad del calor
4. Buena construcción: sujetado por el tornillo, fácil para ensamblar, alta confiabilidad
5. La vida de más de 5000 horas
eficacia de conversión electromecánica 6.High
servicio 6.Our
Conjunto:al principio, todos espuma de la dual-capa del uso para envolver el dúo piezoeléctrico de la cerámica a su frangibility, después nosotros utilizamos conveniente el rectángulo para ponerlo interior y nos pegamos firmemente para cerciorarse de lo perfectamente
Plazo de expedición:stel producto del andard seráexpidido hacia fuera dentro de 2días laborables después del pago recibido.
Métodos del pago: T/T, Paypal,Unión del oeste
Garantía:el 100% a estrenar al salir de la fábrica. La calidad de la garantía del vendedor de los productos (excepto piezas que desgastan) por un período de 1 año a partir de la fecha del final del lanzamiento piloto bajo dirección de nuestro técnico.
