PT1000K200
Piezohannas
PT1000K200
Tubería de cilindro piezo de material PZT5X para sensores acústicos subacuáticos
Wuhan piezohannas tech.co., LTD es un fabricante de cerámicas piezoeléctricas, transductores ultrasónicos con fuerza de tecnología sólida. Con un sistema de gestión de calidad y un sector de investigación y desarrollo, nuestros productos se utilizan ampliamente en la mayoría de las aplicaciones.
TUBO DE CERAMICS PIEZO DESCRIPCIÓN:
-Dimensiones: Ø76.2 × Ø66 × 40mm
-Material: PZT-5X
Parámetro de rendimiento:
-Fs (Hz): 13068
-FP (Hz): 13870
-El coeficiente de acoplamiento electromecánico K31: 0.353
-Dieléctrica pérdida TG δ: <2.00%
-C: (PF): 75800PF

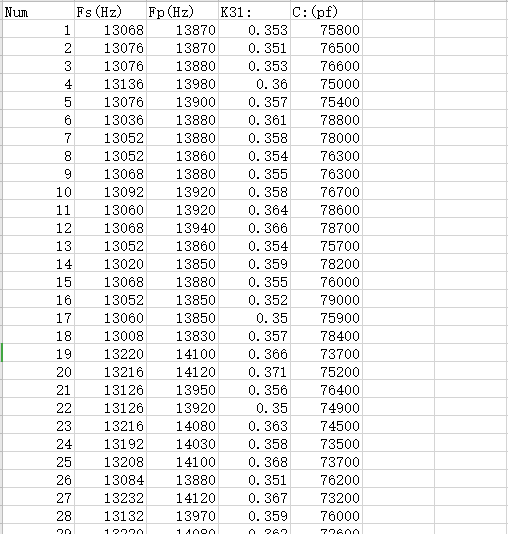

Informe de prueba de Ø76.2 × Ø66 × 40mm:
Diámetro: 5.0 - 100mm
Grosor de la pared: 1 - 10mm
Altura: 2.5 - 50mm
Material de PZT suave:
\"Soft \" Materiales PZT | El tipo de material suave. | ||||||||
Propiedades | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante dieléctrica | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Factor de acoplamiento | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente piezoeléctrico | D31 | 10-12m / v | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33 | 10-12m / v | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
g31 | 10-3vm / n | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3vm / n | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frecuencia | Notario público | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nuevo Testamento | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de cumplimiento elástico | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Factor de calidad machanical | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Factor de pérdida dieléctrica | Tg δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidad | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura curie | Tc | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
El módulo de Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relación venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Sensores acústicos submarinos Solicitud:
La piezoelectricidad se refiere a la producción de cargas eléctricas por la imposición de estrés mecánico. El fenómeno es recíproco. Aplicar un campo eléctrico adecuado a un material piezoeléctrico crea una tensión mecánica. Los sensores de onda acústica piezoeléctricos aplican un campo eléctrico oscilante para crear una onda mecánica, que se propaga a través del sustrato y luego se convierte de nuevo a un campo eléctrico para la medición.Prácticamente todos los dispositivos de onda acústica y sensores utilizan un material piezoeléctrico para generar la onda acústica. La piezoelectricidad fue descubierta por los hermanos Pierre y Paul-Jacques Curie en 1880, recibieron su nombre en 1881 de Wilhelm Hankel, y se mantuvo en gran parte una curiosidad hasta 1921, cuando Walter Cady descubrió el resonador de cuarzo para estabilizar los osciladores electrónicos.
A medida que la onda acústica se propaga a través o en la superficie del material,Los sensores de onda acústica se denominan así porque su mecanismo de detección es mecánico, o acústico, onda.Cualquier cambio en las características de la ruta de propagación afecta la velocidad y / o la amplitud de la onda. Los cambios en la velocidad se pueden controlar midiendo las características de frecuencia o fase del sensor y luego se pueden correlacionar con la cantidad física correspondiente que se mide.
Imágenes de la aplicación:
