Transductores ultrasónicos submarinos de 300kHz para el buscador de peces

Aplicación: FIS FINER MERINO BAJO DE AGUA

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-300-50AC
Marca del producto:
Piezohannas
Código De Producto:
PHW-300-50AC

Descripción del producto

Transductores ultrasónicos submarinos de 300kHz para el buscador de peces

Parámetros técnicos:

Nombre	Especificaciones		Imagen
Nombre	300Khz Transductores para el buscador de peces
Modelo	PHW-300-50AC
Frecuencia	300khz ±5%
Distancia de detección	0.3～50m
Mínimo paralelo lmpeedance	800Ω ± 20％
Capacidad	1700pf ± 20％@ 1khz
Sensibilidad	Sin cargaPnaica Voltaje:200VPP、Distancia：0.65m、 Amplitud de eco：200 mV
Operando Voltaje	Cima Voltaje＜750VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o1MPA
Ángulo	Ángulo agudo:160° ±5
Material de la carcasa	Pom
Uso	Pezfinosubmarino
Instalación Dimensión	Revisar el diagrama de la estructura del producto
Nivel de protección	IP68
Peso	61g ± 5% (Largo：1m）
Instrucciones de cableado	Rojo: Transductor +, blanco: Transductor -, Negro: Línea de blindaje; ( sensor de temperaturaes opcional)

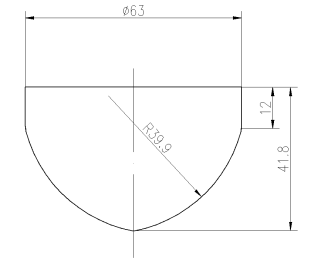

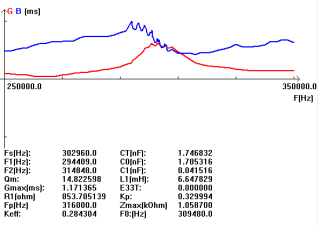

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
