Transductores ultrasónicos piezoeléctricos de 380kHz para medición de profundidad

Compartir con:

Transductores ultrasónicos piezoeléctricos de 380kHz para medición de profundidad

Aplicación: Lavando, Posicionamiento

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-380-30A
Marca del producto:
Piezohannas
Código De Producto:
PHW-380-30A

Descripción del producto

Transductores ultrasónicos piezoeléctricos de 380kHz para medición de profundidad

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor ultrasónico 380kHz
Modelo	PHW-380-30A
Frecuencia	410Khz ±5%
Mínimo paralelo lmpeedance	20Ω ± 20％
Capacidad	6400PF ± 20％@ 1khz
Sensibilidad	No hay carga dsaltovoltaje：24V，Distancia:0.3m、Amplitud de eco: 2.5V
Operando Voltaje	Cima Voltaje＜750VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@ -3db：3.8° ±10%； Ángulo agudo：8.9° ±10%；
Material de la carcasa	abdominales
uso	Rango, posicionamiento
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	750g ± 5% (Longitud de cable：10m）
Instrucciones de cableado	(tercera línea): rojo: transductor +, azul: sensor de temperatura +, negro: público -;

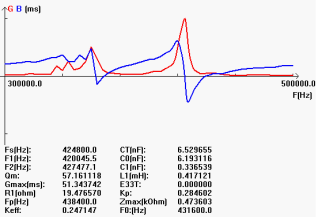

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Medición de profundidad de transductores ultrasónicos Transductor de profundidad ultrasónica 380kHz Transductor submarino para 200 m de profundidad. Transductor ultrasónico de acero inoxidable Transductor de profundidad de ultrasonidos piezoeléctricos Transductor de profundidad ultrasónica de acero inoxidable Transductor de caudalímetro ultrasónico insertado Sensor de profundidad ultrasónica 380kHz Transductor de profundidad ultrasónica Transductor ultrasónico piezoeléctrico de 380kHz
