PH1000-01
Piezohannas
PH1000-01

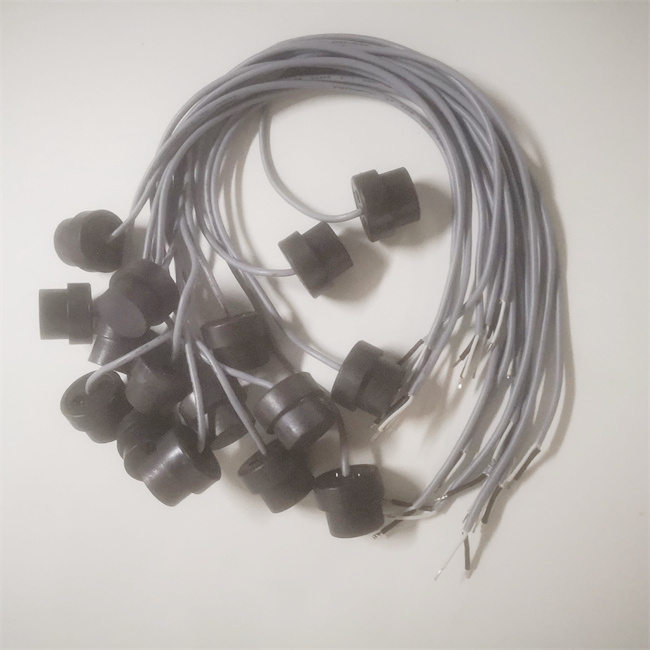

Transductores ultrasónicos piezoeléctricos de 1MHz para medidor de flujo ultrasónico
1.El propósito principal:
Utilizado para la medición del flujo de agua
Medición precisa con líquido a distancias cortas
2. Features:
Tamaño pequeño, fácil de instalar
Alta sensibilidad, pequeña vibración residual, banda ancha, precisión de la prueba
Larga vida laboral
3. Parámetros técnicos:
Nombre | Especificación | Artículo | Especificación |
tipo de producto | Transductor de medidor de flujo ultrasónico | valor de resistenciaZ (Ω) | 200Ω ± 30% |
Modelo del Producto | Ph1000-01 | Voltaje de conducción máximo | 300V |
Cerámica piezoeléctricaFrequisito F (khz) | 1.00MHz ± 2% | Temperatura de funcionamiento(℃) | 4 ~+50 ℃ |
Frecuencia de transductorF (khz) | 1.00MHz ± 3% | temperatura de almacenamiento(℃) | -30 ~+80 ℃ |
ancho de banda △ f（submarino） | ± 10% | Grado de impermeabilización | IP68 |
Vibración residual de transductor | ˂ 30 μs | Material de la cáscara | PPS（sulfuro de polifenileno） |
sensibilidad general(V) (0dB = 3VP-P 8pulses L = 80 mm) |
> 200 mv |
especificación de cable |
Cable de escudo único 40 cm |
ángulo de haz °(-3db) | 6 ° | resistencia a la corrosión | Ácido débil resistente al álcali débil |
capacitancia electrostática (PF) | 1200pf ± 20% | peso(gramo) | 16g/ordenador personal |
Observación | TalladeLa estructura del transductor se puede personalizar de acuerdo con las necesidades del usuario. | ||
4. Curva de impedancia:
5. Prueba de sensibilidad
Aplicación de medidores de flujo ultrasónico:
Los medidores de flujo ultrasónico son un medio sin contacto para medir la velocidad del flujo. Son dispositivos de sujeción que se unen al exterior de la tubería y permiten la medición de líquidos corrosivos sin daños a los sensores. Los dos tipos de medidores de flujo ultrasónico, Doppler y tiempo de tránsito, cada función a través de dos tecnologías diferentes. El medidor de flujo ultrasónico Doppler debe tener partículas o burbujas para reflejar las señales ultrasónicas. Se debe considerar a los límites inferiores para las concentraciones y tamaños de sólidos o burbujas, y el líquido debe fluir a una velocidad lo suficientemente alta como para mantener los sólidos suspendidos.
Cuando se transmite a una tubería que contiene líquido que fluye con tales discontinuidades, un pulso o haz ultrasónicos se refleja con un cambio en la frecuencia que es directamente proporcional a la velocidad de flujo del líquido. Por lo tanto, el medidor de flujo Doppler ultrasónico calcula la velocidad de flujo a partir de la velocidad de las discontinuidades, en lugar de la velocidad del líquido.
