PR1000K081
Piezohannas
PR1000K081

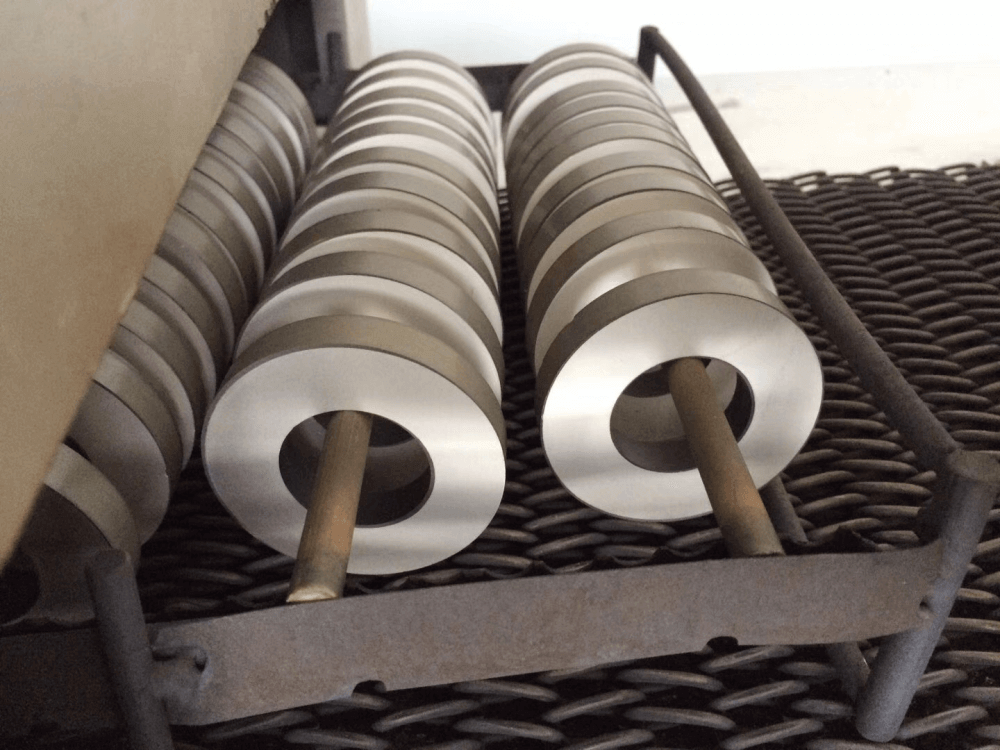

Anillos piezoeléctricos Transductores piezoeléctricos Sensor de cerámica PZT para pruebas no destructivas
1.Descripción del producto:
Dimensión: OD20mm xid15mm x thi4mm
Material: PZT-41
Aplicación: Pruebas no destructivas.
Aplicación de prueba no destructiva:
Las pruebas no destructivas (NDT) cubren un amplio grupo de técnicas utilizadas para evaluar las propiedades de un material, parte, producto, soldadura o sistema sin afectar materialmente la integridad de la unidad que se está inspeccionando o investigando en el procedimiento de prueba.
Los materiales cerámicos piezoeléctricos son el componente activo en los transductores de prueba no destructivos. El material se acciona con una señal de CA para generar una onda de sonido ultrasónica que se acopla en un objeto. La onda ultrasónica se refleja de nuevo al transductor cuando encuentra un cambio en la densidad en el material causado por una grieta, porosidad u otro objeto con una densidad diferente.
Las pruebas no destructivas piezoeléctricas se utilizan ampliamente para verificar la calidad de las soldaduras y monitorear la fatiga en soldaduras y componentes estructurales, como alas de avión y recipientes a presión. Los transductores se pueden producir en una amplia gama de frecuencias para lograr diferentes profundidades de penetración y resolución.
Diámetro externo: 5.0 - 100mm
Diámetro interno: (2.0 - 35 mm)
Espesor: (0.2 - 15 mm)
Dimensión (mm) | Capacidad C (PF) | Campo débil Disipaciónn Tgδ (12v) | Fuerte fied Disipación TGΔ (400V) | Frecuencia radial Fr (khz) | Resonancia | Grueso Frecuencia Ft (khz) | Acoplamiento Módulo Kr (%) | |
Φ10xΦ5x2 | 240±10% | ≤0.5% | ≤1.0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16xΦ8x4 | 340±10% | ≤0.5% | ≤1.0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25xΦ10x4 | 935±10% | ≤0.5% | ≤1.0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30xΦ10x5 | 1150±10% | ≤0.5% | ≤1.0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32xΦ15x5 | 1080±10% | ≤0.5% | ≤1.0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35xΦ15x5 | 1430±10% | ≤0.5% | ≤1.0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38xΦ15x5 | 1750±10% | ≤0.5% | ≤1.0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1.0% | 45.9 | ≤15 | ≥46 | ||
Φ40xΦ15x5 | 1970±10% | ≤0.5% | ≤1.0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12.5% | ≤0.3 | ≤1.0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12.5% | ≤0.3 | ≤1.0% | 40.5 | ≤15 | ≥45 | ||
Φ42xΦ15x5 | 2200±10% | ≤0.5% | ≤1.0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42xΦ17x5 | 2110±10% | ≤0.5% | ≤1.0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45xΦ15x5 | 2580±10% | ≤0.5% | ≤1.0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50xΦ17x5 | 3160±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50xΦ17x6 | 2430±10% | ≤0.5% | ≤1.0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12.5% | ≤0.3 | ≤1.0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12.5% | ≤0.3 | ≤1.0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12.5% | ≤0.3 | ≤1.0% | 25.3 | ≤15 | ≥45 |

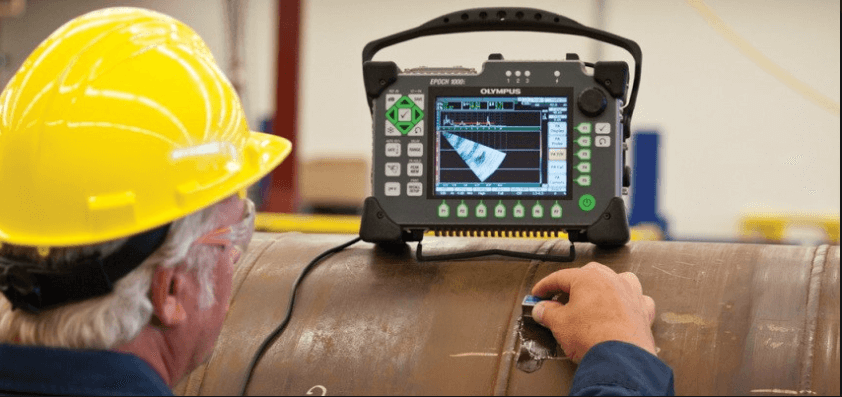

3. Imagen de aplicación:
