PHA-500F-01
Piezohannas
PHA-500F-01

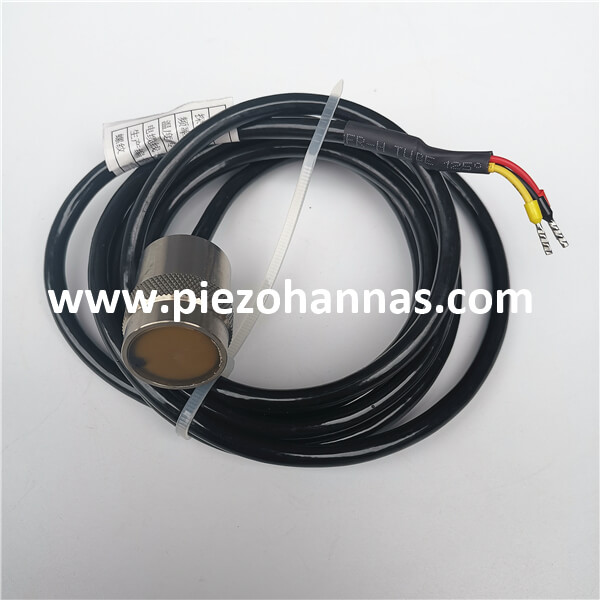

Transductor ultrasónico submarino de alta precisión 500kHz para medición de flujo
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor de 500kHz |
| |
Modelo | PHA-500F-01 | ||
Frecuencia | 500khz ± 25khz | ||
Distancia de detección | 0.3~30m | ||
Mínimo paralelo lmpeedance | 220Ω ± 20% | ||
1200pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:24 VPP、Distancia: 0.3m、 Echo Amplitud: 500 MV | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 7.5 ° ± 1, Ángulo afilado: 18 ° ± 2 | |||

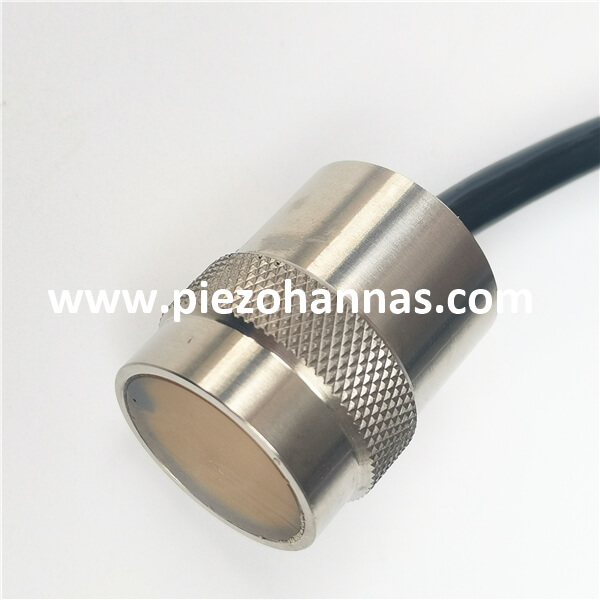

Material de la carcasa | Aleación de titanio | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 90 g ± 5% (Largo:1M) | ||
Instrucciones de cableado | Rojo:transductor+,Blanco:transductor-, negro: alambre blindado(Sin sensor de temperatura)) | ||
Curva de admitancia | PbarroStructríaDiAgram | ||
|
Aplicación de medición de flujo:
Este medidor de flujo utiliza tecnología Doppler y la intención principal de este medidor es administrar el análisis del flujo sanguíneo. Después de cuatro años, los medidores de flujo más antiguos han aparecido en aplicaciones industriales. En la actualidad, hay muchas compañías de fabricación diseñando diferentes tipos de medidores de flujo de abrazadera para medir el flujo de líquido dentro de una tubería. Estos medidores usan sensores de alta frecuencia que penetran en toda la pared de la tubería, así como el líquido mediante el uso del método de propagación de tiempo de tránsito Doppler. De modo que se pueda determinar la velocidad de fluidos y el caudal.
