Transductor ultrasónico submarino de 900kHz para el sensor de nivel de líquido

Compartir con:

Transductor ultrasónico submarino de 900kHz para el sensor de nivel de líquido

Aplicación: Lavando, Posicionamiento

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-900-20B
Marca del producto:
Piezohannas
Código De Producto:
PHW-900-20B

Descripción del producto

Transductor ultrasónico submarino de 800kHz para el sensor de nivel de líquido

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor ultrasónico 900kHz
Modelo	PHW-900-20B
Frecuencia	900Khz ±5%
Mínimo paralelo lmpeedance	15Ω ± 20％
Capacidad	5000PF ± 20％@ 1khz
Sensibilidad	No hay carga dsaltovoltaje: 24V，Distancia:0.3m、Amplitud de eco: 1.5V
Operando Voltaje	Cima Voltaje＜300VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@ -3db：1.5° ±10%； Ángulo agudo:3.6° ±10%；
Material de la carcasa	abdominales
uso	Rango, posicionamiento
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	850g ± 5% (Longitud de cable：10m）
Instrucciones de cableado	(tercera línea): rojo: transductor +, azul: sensor de temperatura +, negro: público -;

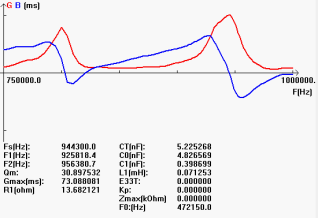

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Ultrasonido acciona el transductor de peces. Transductor ultrasónico submarino Transductor ultrasónico 800kHz Transductor para la accionamiento de ultrasonido. Transductor de nivel de líquido ultrasónico piezoeléctrico Sensor de nivel de líquido transductor ultrasónico Transductor de nivel de líquido 800kHz Transductor de flujo ultrasónico 800kHz Transductor ultrasónico de acero inoxidable Transductor ultrasónico piezoeléctrico de 800kHz.
