Transductor ultrasónico submarino de 500 kHz multibeam para un caudalímetro ultrasónico

Compartir con:

Transductor ultrasónico submarino de 500 kHz multibeam para un caudalímetro ultrasónico

Aplicación: Crafto ultrasónico, buscador de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PH-CJU-6D
Marca del producto:
Piezohannas
Código De Producto:
PH-CJU-6D

Descripción del producto

Transductor ultrasónico submarino de 500 kHz multibeam para un caudalímetro ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	500khz Multibeam bajo el aguaultrasónicotransductor
Modelo	PH-CJU-6D
Frecuencia	500khz ±5%
Mínimo paralelo lmpeedance	250Ω ± 20％
Capacidad	1800PF ± 20％@ 1khz
Sensibilidad	dsaltovoltaje:24V、Distancia:0.3m、Amplitud de eco:200mechón
Operando Voltaje	Cima Voltaje＜750VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	Ver Estructura del producto Dibujo para más detalles
Material de la carcasa	abdominales
uso	medidor de flujo ultrasónico， Finder de rango submarino
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	1200g ± 5% (Longitud de cable：10m）
Instrucciones de cableado	Collet negro: polo negativo común de transductor； Collet rojo: polo positivo de transductor (vea el diagrama de la estructura del producto para la posición correspondiente)；

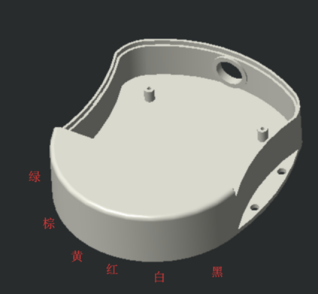

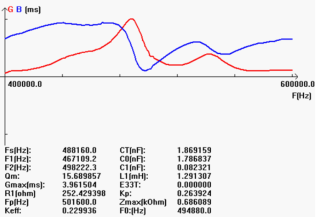

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
