Phw-4m
Piezohannas
PHW-4M

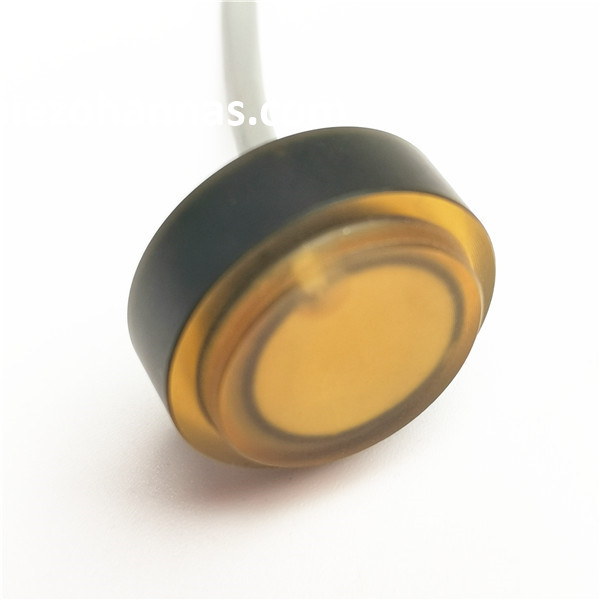

Transductor ultrasónico submarino de 4MHz para medición de 1M de profundidad
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 4megaherciosubmarinoultrasónicotransductor |
| |
Modelo | PHW-4m | ||
Frecuencia | 4MHZ ±5% | ||
Distancia de detección | 0.01~1m | ||
Mínimo Paralelo Lmpeedance | 2.5Ω ± 20% | ||
3400PF ± 20%@ 1khz | |||
Sensibilidad | |||
Cima Voltaje<75VPP | |||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
| (Ancho de haz) haz de media potencia Ancho@ -3db:1.2±10%, Ángulo agudo:3.0±10% | ||
Alojamiento Material | material compuesto | ||
Uso | Medición de distancia subacuática | ||

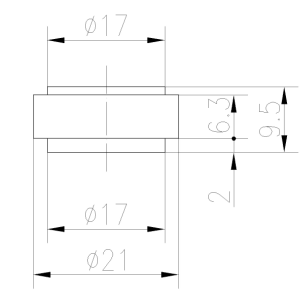

Tamaño de instalación | Ver Estructura del producto Dibujo para más detalles | ||
Nivel de protección | IP68 | ||
Peso | 20.8g ± 5% (Largo:1m) | ||
Instrucciones de cableado | Rojo: Transductor +, blanco: transductor -, negro: alambre blindado; ( sensor de temperaturaes opcional) | ||

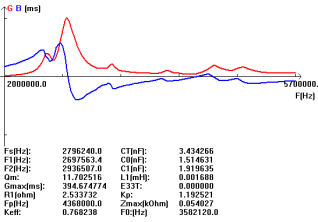

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Aplicación de medición de distancia subacuática:
Los detectores ultrasónicos encuentran la distancia entre el fondo marino y la superficie del agua. Para medir el nivel, la profundidad, con un detector de rango ultrasónico, el módulo se monta en la parte inferior del mar, lecho marino, mirando la superficie. Debemos medir el tiempo entre el pulso de transmisión y el eco recibió pulsos. Dado que la señal ultrasónica viaja a la velocidad del sonido, el tiempo entre la transmisión y el eco recibido es una medida de la distancia a la superficie, la profundidad del agua. Un micro-controlador envía un pulso al módulo ultrasónico. El módulo transmite una onda ultrasónica por un corto período de tiempo y espera para recibir su eco. Tan pronto como se recibe el eco en el módulo ultrasónico, se envía un pulso al micro-controlador, que mide el tiempo entre dos pulsos. Hay dos modos de operación, modo de programa y modo de ejecución. Cuando la unidad está alimentada, está programada para iniciarse en el modo de ejecución, para detectar la distancia desde la cara del transductor a una profundidad de destino en metros.
