Transductor ultrasónico submarino de 400kHz multibeam para un medidor de flujo ultrasónico

Aplicación: Crafto de flujo ultrasónico, Finder

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-400K-06D
Marca del producto:
Piezohannas
Código De Producto:
PHW-400K-06D

Descripción del producto

Transductor ultrasónico submarino de 400kHz multibeam para un medidor de flujo ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	400khzTransductor ultrasónico submarino multibeam
Modelo	PHW-400k-06d
Frecuencia	400khz ±5%
Mínimo paralelo lmpeedance	60Ω ± 20％
Capacidad	6000PF ± 20％@ 1khz
Sensibilidad	dsaltovoltage:20V、Distancia:0.3m、Amplitud de eco:150 MV
Operando Voltaje	Cima Voltaje＜750VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	Ver Estructura del producto Dibujo para más detalles
Material de la carcasa	abdominales
uso	Medidor de flujo ultrasónico, telefónica bajo el agua
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	1200g ± 5% (Longitud de cable：10m）
Instrucciones de cableado	Collet negro: polo negativo común de transductor; Collet rojo: polo positivo de transductor (vea el diagrama de la estructura del producto para la posición correspondiente);

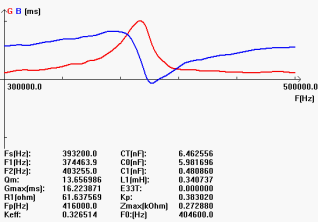

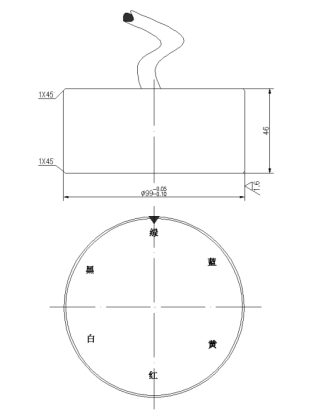

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Transductor ultrasónico submarino multibeam Transductor de flujo ultrasónico Transductor submarino para un caudalímetro ultrasónico piezoelectric ultrasonic transducer piezoeléctrico ultrasónico caudalímetro transductor Medición de profundidad de transductores ultrasónicos Transductor ultrasónico multibeam de 400kHz Sensor de caudalímetro ultrasónico de 400kHz Transductor de profundidad ultrasónica Transductor ultrasónico piezoeléctrico de 400kHz
