Transductor ultrasónico submarino de 400kHz Multibeam para el telémetro de rango subacuático

Compartir con:

Transductor ultrasónico submarino de 400kHz Multibeam para el telémetro de rango subacuático

Aplicación: Crafto de flujo ultrasónico, Finder

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-400K-18D
Marca del producto:
Piezohannas
Código De Producto:
PHW-400K-18D

Descripción del producto

Transductor ultrasónico submarino de 400kHz Multibeam para el telémetro de rango subacuático

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	400khzTransductor ultrasónico submarino multibeam
Modelo	PHW-400k-18d
Frecuencia	400khz ±5%
Mínimo paralelo lmpeedance	60Ω ± 20％
Capacidad	5700PF ± 20％@ 1khz
Sensibilidad	dsaltovoltage:20V、Distancia:0.3m、Amplitud de eco:1500mechón
Operando Voltaje	Cima Voltaje＜750VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	Ver Estructura del producto Dibujo para más detalles
Material de la carcasa	abdominales
uso	Medidor de flujo ultrasónico, telefónica bajo el agua
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	4750g ± 5% (Longitud de cable：10m* 3）
Instrucciones de cableado	Collet negro: polo negativo común de transductor; Collet rojo: polo positivo de transductor (vea el diagrama de la estructura del producto para la posición correspondiente);

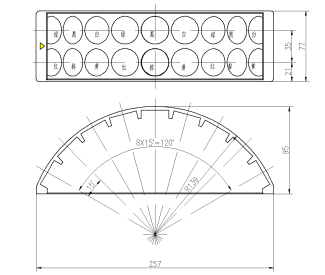

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
