PHW-700HZ-1000A
Piezohannas
PHW-700Hz-1000A
Transductor ultrasónico piezoeléctrico de 650kHz para el medidor de flujo ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 2khzsubmarinoultrasónicotransductor |
| |
Modelo | PHW-700HZ-1000A | ||
Frecuencia | 2kHZ ±5% | ||
Mínimo paralelo lmpeedance | 1800Ω ± 20% | ||
37200PF ± 20%@ 1khz | |||
Sensibilidad | 24v Unidad sinusoidal、distancia:0.05m、 Recibiendo y enviando,Recepción de amplitud:100 MV | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
Material de la carcasa | acero inoxidable | ||
uso | UltrasonidoConducir los peces | ||

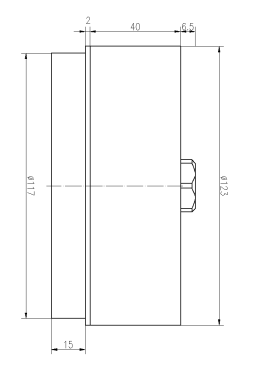

Ver Estructura del producto Dibujo para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 3800g ± 5% (Longitud de cable:2m) | ||
Instrucciones de cableado | Rojo: Transductor +, Negro: Transductor - | ||

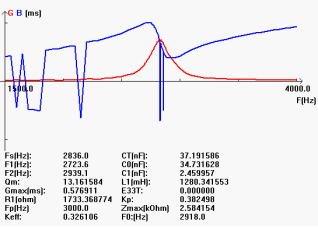

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
