PHW-2M-01L
Piezohannas
PHW-2M-01L

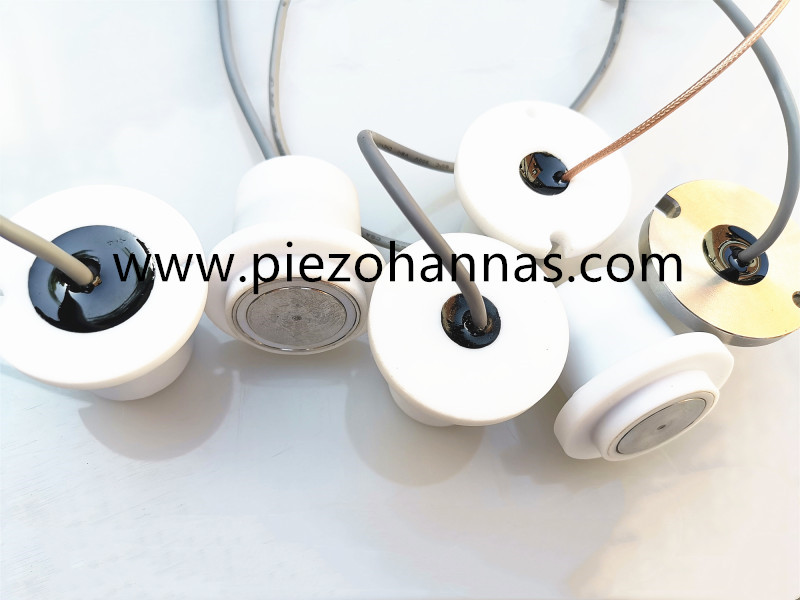

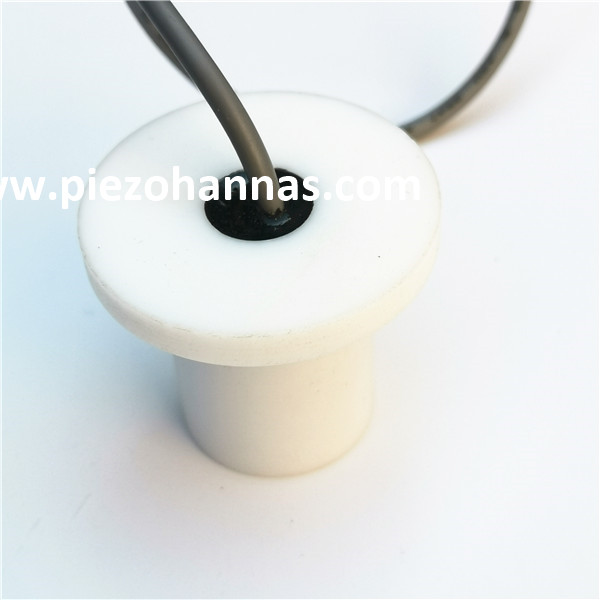

Transductor acústico subacuático de 2MHz anti-corrosión para un caudalímetro ultrasónico
Solicitud:
medidor de flujo ultrasónico
Finder de rango submarino
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor acústico subacuático anticorrosión de 2MHZ |
| |
Modelo | PHW-2M-01L | ||
Frecuencia | 2MHZ ± 5% | ||
Distancia de detección | 0.03~2m | ||
Mínimo paralelo lmpeedance | Ω ± 20% | ||
Capacidad | PF ± 20%@ 1khz | ||
Sensibilidad | |||
Operando Voltaje | Cima Voltaje<150vpp | ||
Operando Temperatura | -40~+ 80 ℃ | ||
Presión | ≤3 kilos o 0.3mpa | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 2.5 ° ± 0.5, Ángulo afilado: 5 ° ± 1 | ||

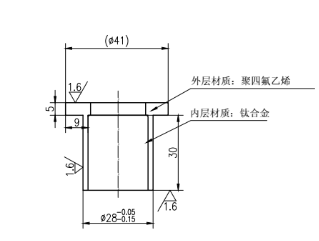

Material de la carcasa | Comprobación del diagrama de estructura del producto a continuación | ||
Uso | medidor de flujo ultrasónico,Finder de rango submarino | ||
Instalación Dimensión | Comprobación del diagrama de estructura del producto a continuación | ||
Nivel de protección | IP68 | ||
Peso | 70g ± 5% (Largo:2m) | ||
Instrucciones de cableado | Interfaz integrada:Rojo:transductor+,Blanco: Transductor- Negro: Alambre blindado(sin sensor de temperatura) | ||
Curva de admitancia | Diagrama de la estructura del producto | ||
Aplicación de flujo ultrasónico:
Un medidor de flujo de agua es un instrumento capaz de medir la cantidad de agua que pasa a través de una tubería. Varias tecnologías de medidores de flujo de agua están disponibles para la selección, dependiendo de las aplicaciones de medición de agua, los términos presupuestarios y los requisitos de mantenimiento. Cada uno de estos tipos de medidores de flujo de agua tiene un principio único de operación, costo total de propiedad y beneficios específicos de la aplicación.
