Transductor ultrasónico submarino con enchufe de acero inoxidable de 1MHz para una medición de 3 m de profundidad

Compartir con:

Transductor ultrasónico submarino con enchufe de acero inoxidable de 1MHz para una medición de 3 m de profundidad

Aplicación: Crafto ultrasónico, buscador de rango submarino

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1M-01D
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-01D

Descripción del producto

Transductor ultrasónico subacuático de 1MHz enchufable para una medición de 3 m de profundidad

1. Introducción

USundoder de Nderwatertransductor Utiliza ondas ultrasónicas para transmitir bajo el agua, y se refleja hacia atrás cuando cumplen con el objeto medido. Puede detectar la distancia entre el sensor y el objeto medido y luego se transmite a los barcos, las boyas, los vehículos aéreos no tripulados subacuáticos, etc. como un escalofriante, puede También se utilizará para la medición de distancia subacuática.

El nivel de protección del producto alcanza el nivel IP68, y puede empaparse durante mucho tiempo bajo el agua 100 metros sin daños.(Tenga en cuenta que la parte de la salida del cable del instrumento debe estar sellada de manera confiable después del cableado para evitar el agua)

2. Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	1MHZenchufar submarinoultrasónicotransductor
Modelo	PHW-1M-01D
Frecuencia	1MHZ ±5%
Distancia de detección	0.05～3m
Mínimo Paralelo Lmpeedance	40Ω ± 20％
Capacidad	1500pf ± 20％@ 1khz
Sensibilidad	Voltaje de conducción：24vpp、Distancia:0.3m、 Amplitud de eco：750 mv
Operando Voltaje	Cima Voltaje<300vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤3kilos o 0.3MPA
Ángulo	(Amplitud de rayo)Ancho de haz de media potencia @ -3db: 4.5 ° ± 1, Ángulo afilado: 10 ° ± 4
Alojamiento Material	304 acero inoxidable
Uso	medidor de flujo ultrasónico，Finder de rango submarino
Instalación Dimensión	Ver el dibujo de la estructura del producto.
Nivel de protección	IP68
Peso	150 g ± 5% ( Lengreído：1.5m）
Instrucciones de cableado	integratTipo de ed：Rojo +，Blanco-，Negro: Alambre blindado；

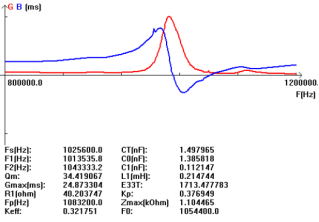

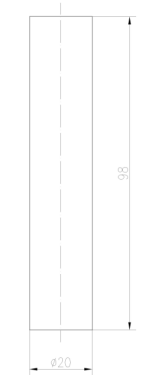

Curva de admitancia		Diagrama de la estructura del producto

3. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba
