Transductor ultrasónico submarino 200kHz para medición de profundidad
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico submarino 200KHZ |
| |
Modelo | PHW-200-50k | ||
Frecuencia | 200Khz ±5% | ||
Distancia de detección | 0.6~120m | ||
Mínimo paralelo lmpeedance | 2100Ω ± 20% | ||
1000PF ± 20%@ 1khz | |||
Sensibilidad | dsaltovoltaje:2200Vpáginas、Distancia:0.65m、 Amplitud:15V | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db:4.1° ±10%, Ángulo agudo9.6° ±10% | |||
Material de la carcasa | abdominales | ||
uso | Finder de rango submarino | ||
Ver Estructura del producto Dibujo para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 800g ± 5% (Longitud de cable:10m) | ||
Instrucciones de cableado | Rojo: Transductor +, Negro: End. Azul: Poste de detección de temperatura MF58; | ||

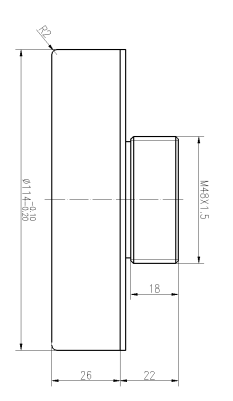

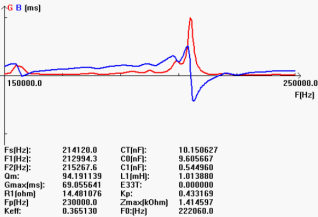

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
