PH50-01A
Piezohannas
PH50-01A
Transductor ultrasónico preciso de 50 kHz para la medición de la distancia
Parámetros técnicos:
Artículo | especificación | artículo | especificación |
PbarroType | Transductor de medición de medio de gas | Temperatura de funcionamiento (℃) | -20 ~ + 70 ℃ |
Pmodelo de barro | PH50-01A | Stemperatura del toraje(℃) | -30 ~ + 70 ℃ |
Frecuencia f (kHz) | 50khz ± 3% | clase de protección | IP65 |
By ancho△f | ± 4% | Material de la carcasa | Pom |
Sensibilidad integral (0db = 350vp-p * 1.0m) | > 100mv | Especificación de cable | 2 alambre blindado del núcleo Rojo positivo; negativo |
Ángulo de haz(°) | 12 ° | Interfaz de señal | soldadura |
Capacitancia electrostática (PF) | 1300pf ± 20% | Metodo de instalacion | Conexión externa o roscada |
Impedancia Z(Ω) min | 160Ω ± 30% | Peso(gramo) | 200 |
Voltaje de trabajo máximo Onda de pulso(Ciclo de trabajo 2%) | <1000V | ||
Observación | transductorEl tamaño de la estructura se puede personalizar de acuerdo con las necesidades del usuario. |

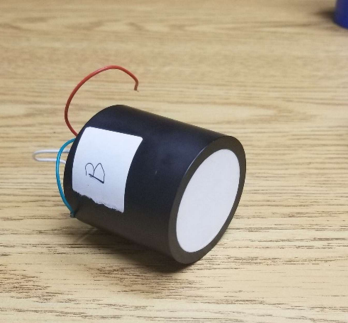

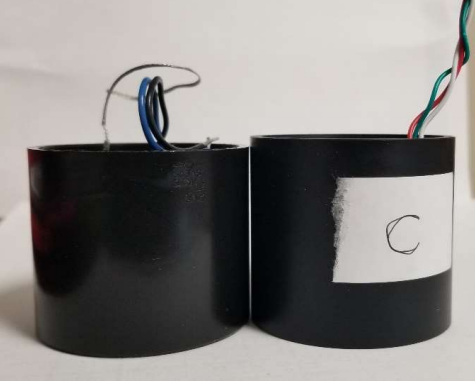

Foto:
Dimensión del esquema:
Curva de admitancia
Prueba de sensibilidad:
