Transductor ultrasónico piezoeléctrico subacuático de 150 KHz para medición de profundidad

Aplicación: Méter de flujo ultrasónico, telémetro submarino
Estado de Disponibilidad:
Cantidad:
  • PHW-180-01A
  • Piezohannas
  • PHW-180-01A

Transductor ultrasónico piezoeléctrico submarino de 150 kHz para la medición de profundidad


Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

150 kHztransductor ultrasónico submarino

SNZUBQ9ERD3XE (AJT9B3

W6ebro3xe3ef7ejjkrgq4lp

Modelo

PhW-180-01A

Frecuencia

150 kHz±5%

Distancia de detección

1.0200m

Lmpedance paralelo mínimo

500Ω ± 20

Capacidad

1000PF ± 20@1kHz

Sensibilidad

Sin carga Drivingvoltage:400VPPDistancia:0.6m

amplitud de eco500  mV

Operando  Voltaje

Cima  Voltaje450VPP

Operando  La temperatura

-40+80 ℃

Presión

≤10Kilos o  1MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@-3db26° ±10%,

Ángulo agudo  :65° ±10%

Material de la carcasa

Pom

Instalación  Dimensión

Ver Dibujo de estructura del producto para más detalles

Nivel de protección

IP68

Peso

30G ± 5Longitud de cable1M

Instrucciones de cableado

     Rojo: transductor +, blanco: transductor -, negro: alambre blindado; (  sensor de temperatura   es opcional

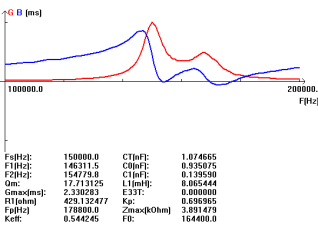

Curva de admisión

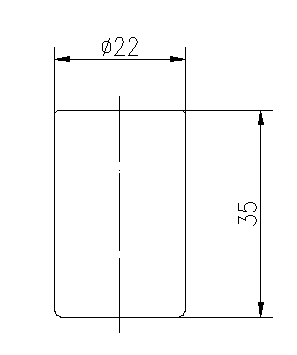

Diagrama de estructura del producto



TG6US`YRWM21E6YADXG

V5RPI2KPDNXBORTXGIBX



Diagrama de bloques de transductor ultrasónico :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura  (Modelo: MF58_502F3470):

O3`1PA5YR5%Z5`DQ1R
Instrucción de cable de tipo integrado:


1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje


01
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
02
El rojo y el negro son el cableado del sensor de temperatura



Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB

Instrucciones de cableado de tres núcleos:

     Rojo: Transductor +
         Azul: Sensor de temperatura +
         Negro: público-

1
 Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura


2
