Transductor ultrasónico piezoeléctrico subacuático de 100 kHz para medición de profundidad

Compartir con:

Transductor ultrasónico piezoeléctrico subacuático de 100 kHz para medición de profundidad

Aplicación: Crafto de flujo ultrasónico, Finder

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-100K-01A
Marca del producto:
Piezohannas
Código De Producto:
PHW-100K-01A

Descripción del producto

Transductor ultrasónico piezoeléctrico subacuático de 100 kHz para medición de profundidad

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor ultrasónico submarino 100kHz
Modelo	PHW-100k-01a
Frecuencia	100khz±5%
Distancia de detección	1.2～300m
Mínimo paralelo lmpeedance	3400Ω ± 20％
Capacidad	2100pf ± 20％@ 1khz
Sensibilidad	dsaltovoltaje: 800VPP、Distancia：0.6m、 Amplitud: 4.0V
Operando Voltaje	Cima Voltaje＜1000VPP
Operando Temperatura	-40～+ 80 ℃
Presión	≤10Kilos o 1MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia @ -3db：11° ±10%, Ángulo agudo:25° ±10%
Material de la carcasa	Pom
uso
Instalación Dimensión	Ver Estructura del producto Dibujo para más detalles
Nivel de protección	IP68
Peso	240g ± 5％（Longitud de cable：0.5m）
Instrucciones de cableado	Rojo: Transductor +, blanco: transductor -, negro: alambre blindado; ( sensor de temperaturaes opcional)

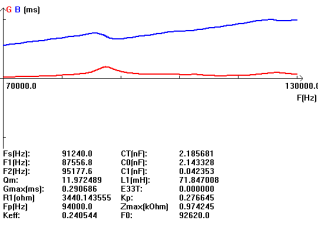

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.

Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura

Transductor ultrasónico submarino Medición de la distancia del transductor de 100 kHz Transductor submarino para medición de profundidad Transductor ultrasónico de 100kHz Transductor de profundidad de ultrasonidos piezoeléctricos piezoelectric ultrasonic transducer Transductor para la medición de profundidad. Sensor de profundidad ultrasónica de 100kHz Medición de flujo de transductor ultrasónico Transductor ultrasónico piezoeléctrico de 100kHz.
