PH100F0256
Piezohannas
PH100F0256
Transductor ultrasónico piezoeléctrico personalizado de 100 kHz para la collisión ultrasónica
Parámetros técnicos:
Modelo | Ph100F0256 |
Frecuencia resonante central (kHz) | 100kHz ± 4% |
FrecuenciaBanda ancha | 8.0 kHz |
Distancia de detección | 0.2 ~4m |
Puntos ciegos | <0.2M |
Viga de ángulo de lanzamiento (-3ángulo completo de DB) | 14 ± 2 ° |
Sensibilidad integrada (0 dB =400 VP-P;período:50;distancia:40 cm) | -60db min |
Capacitancia electrostática | 1100pf ± 20% |
Impedancia paralela mínima | 160Ω ± 30% |
Voltaje de trabajo máximo (pulso - 2% de ciclo de trabajo) | <600V |
Temperatura de funcionamiento | -20 ~ 80 ℃ |
Temperatura de almacenamiento | -40 ~ 85 ℃ |
Nivel de protección | IP65 |
Instalación | Ciclo externo fijado |
Material de la Caja | abdominales |

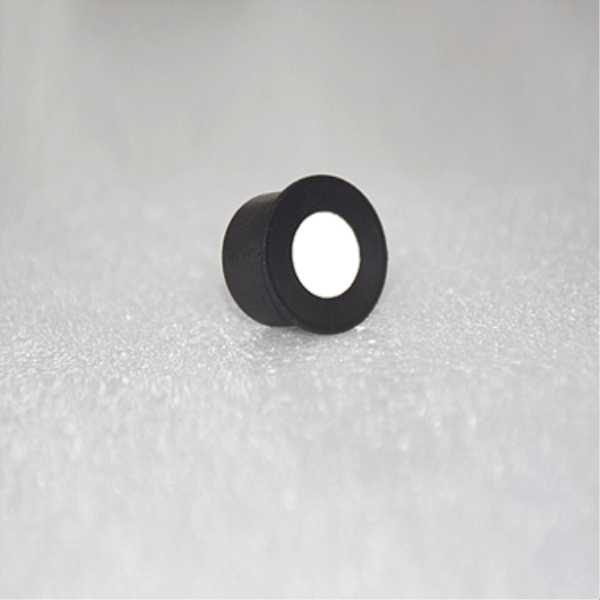

Foto:

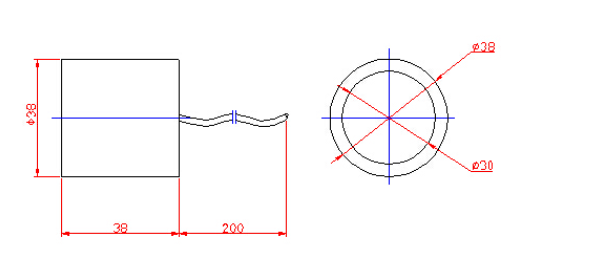

Dimensión de esquema:

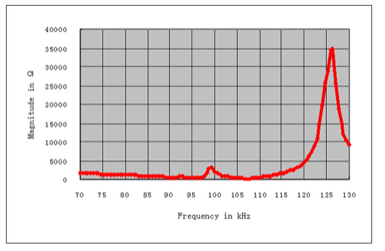

Curva de resistencia a la frecuencia:

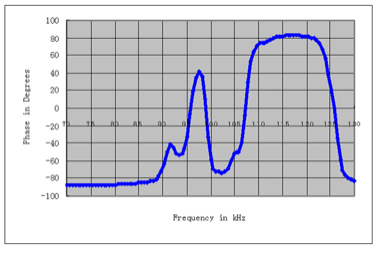

Frecuencia-Ángulo de fase Curva:

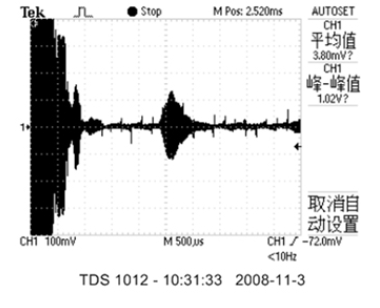

Prueba de sensibilidad:
Voltaje de transmisión: 200VP-P; período:50; distancia:40cM
Directividad Curva:
Solicitud:
1. Ubicación de posición
2. Medición del enfoque
3. Medición del tráfico
4. Evaluar los obstáculos
