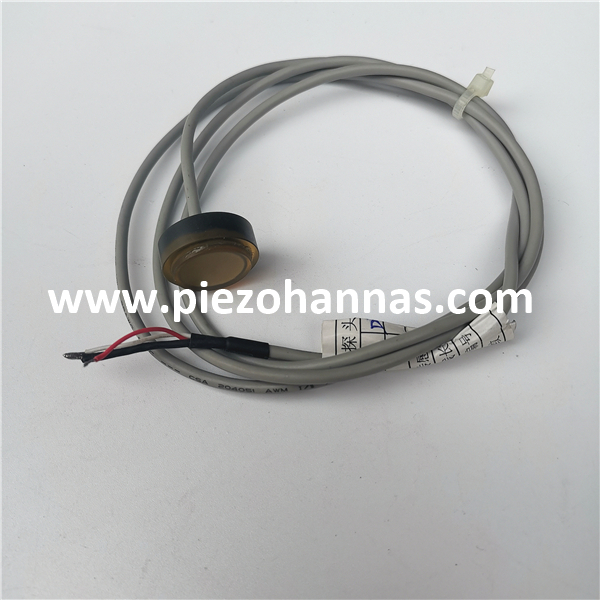

Transductor ultrasónico piezoeléctrico de bajo costo 1MHz para medidor de calor ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 1MHzCalorcaudaltransductor |
| |
Modelo | PhW-1M-01I | ||
Frecuencia | 1MHz ±5% | ||
Distancia de detección | 0.05~3m | ||
Paralelo mínimo lmpedance | 120Ω ± 20% | ||
Capacidad | 1200pf ± 20%@1kHz | ||
Sensibilidad | Voltaje de conducción:24 V、Distancia:0.3m、 Amplitud de eco: 650 MV | ||
Operando Voltaje | Cima Voltaje<300VPP | ||
OperandoLa temperatura | -40~+80 ℃ | ||
Presión | ≤10Kilos o1MPA | ||
Ángulo | (Ancho de haz) haz de media potencia Ancho@-3db: 5 ° ±10%, Ángulo agudo:12 ° ±10% | ||
Material de la carcasa | material compuesto | ||
Uso | Ultrasónico medidor de agua, medidor de agua | ||

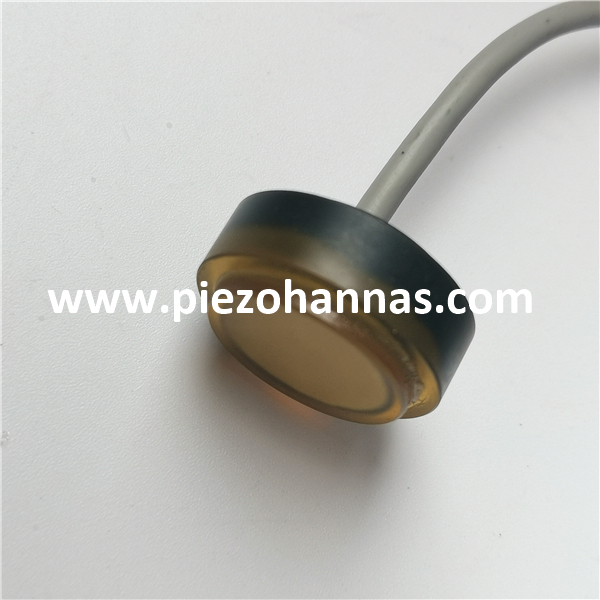

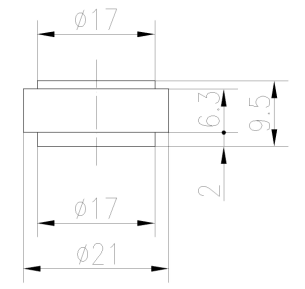

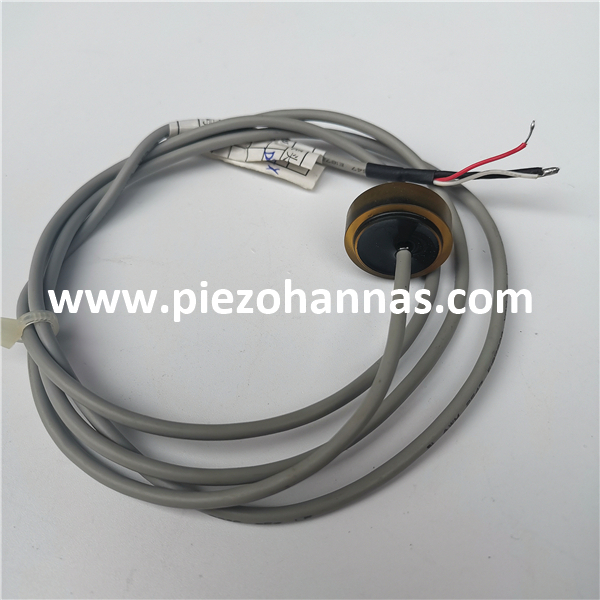

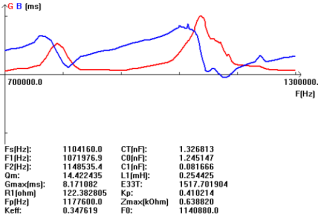

Instalación Dimensión | Verificación de la estructura del producto Diagrama a continuación | ||
Nivel de protección | IP68 | ||
Peso | 5G ± 5% (Longitud:25 cm) | ||
Instrucciones de cableado | Rojo: transductor +, blanco: transductor -, negro: alambre blindado; (predeterminado sin sensor de temperatura) | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
|
Diagrama de bloques de transductor ultrasónico :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
El rojo y el negro son el cableado del sensor de temperatura
Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
Medidor de agua ultrasónica ApPlicación:
Medidor de agua ultrasónica: el medidor de agua ultrasónica utiliza un transductor ultrasónico, para enviar ondas de sonido ultrasónico a través del fluido, para determinar la velocidad y traducir la velocidad en medición del volumen de agua. El medidor ultrasónico tiene un sensor que se puede insertar dentro o adjunto fuera de la tubería. El sensor mide la velocidad del agua en la tubería y luego lo convierte en caudal. Los medidores de agua ultrasónicos suelen ser muy precisos. Además, tienen rangos de medición de flujo amplios, requieren poco mantenimiento y tienen una larga vida útil debido a la falta de componentes mecánicos internos para desgastarse.
