PHA-200-01J
Piezohannas
PHA-200-01J
Transductor ultrasónico piezoeléctrico de acero inoxidable 200kHz para medidor de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz Transductor ultrasónico |
| |
Modelo | PHA-200-01J | ||
Frecuencia | 200khz ±5% | ||
Distancia de detección | 0.10~1.5m | ||
Mínimo Paralelo Lmpeedance | 550Ω ± 20% | ||
530pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:800VPP,Distancia:0.3m, Amplitud de eco:30mv | ||
-40~+ 80 ℃ | |||
≤8kilos o 0.8MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 6 ° ±10%, Ángulo afilado: 15 ° ±10% | ||
Alojamiento Material | acero inoxidable | ||
Uso | Medidor de nivel ultrasónico, monitoreo, anti-colisión | ||
Talla | hilo:M27 * 1.5 | ||
Nivel de protección | IP68 | ||
Peso | 195g ± 5% (Largo:20 centímetros) | ||
Instrucción de cableado | Interfaz integrada:Rojo +,Blanco-,Negro: Alambre blindado (Sensor de temperatura es opcional) | ||

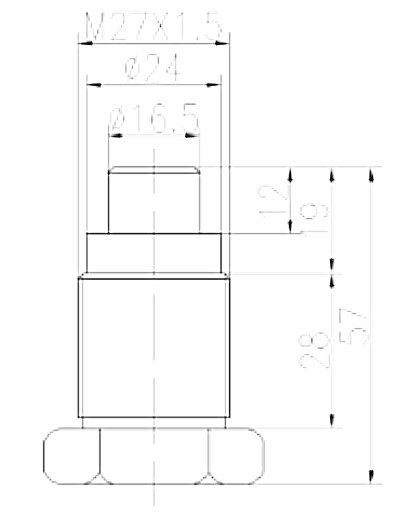

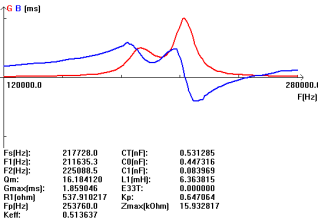

Curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
Solicitud deMedición de nivel ultrasónico
Transmisor de nivel ultrasónico, que realiza cálculos para convertir la distancia de los viajes de onda en una medida de nivel en el tanque. El lapso de tiempo entre disparar la ráfaga de sonido y recibir el eco de retorno es directamente proporcional a la distancia entre el transductor y el material en el recipiente. El medio es normalmente al aire sobre la superficie del material, pero podría ser una manta de algunos otros gases o vapores. El instrumento mide el tiempo para que las ráfagas se vuelvan a la superficie reflectante y regresen. Esta vez será proporcional a la distancia desde el transductor a la superficie y se puede usar para determinar el nivel de líquido en el tanque. Este principio básico se encuentra en el corazón de la tecnología de medición ultrasónica y se ilustra en la ecuación: distancia = (velocidad del sonido X Time) / 2. Estos dispositivos sin contacto están disponibles en modelos que pueden convertir lecturas en salidas de 4-20 mA a DCSS, PLC u otros sistemas remotos.
