Transductor ultrasónico piezoeléctrico de acero inoxidable 1MHz para un caudalímetro ultrasónico

Compartir con:

Transductor ultrasónico piezoeléctrico de acero inoxidable 1MHz para un caudalímetro ultrasónico

Transductor ultrasónico para caudalímetro

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHW-1M-01Q
Marca del producto:
Piezohannas
Código De Producto:
PHW-1M-01Q

Descripción del producto

Transductor ultrasónico piezoeléctrico de acero inoxidable 1MHz para un caudalímetro ultrasónico

Elementos	Parámetros técnicos		Imagen
Nombre	Transductor ultrasónico enchufable de 1MHz
Modelo	PHW-1M-01Q
Frecuencia	1MHZ ± 5%
Distancia de detección	0.05～3m
Mínimo Paralelo Lmpeedance	60Ω ± 20％
Capacidad	1250pf ± 20％@ 1khz
Sensibilidad	Voltaje de conducción: 24 VPP, Distancia: 0.3m, Echo Amplitud: 800 MV
Operando Voltaje	Pnaica Voltaje<300vpp
Operando Temperatura	-40～+ 80 ℃
Presión	≤3Kilos o 0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 5.4 ° ± 1, Ángulo afilado: 12.7 ° ± 2
Material de la carcasa	S304,material compuesto
Uso	medidor de flujo ultrasónico
Instalación Dimensión	Ver el dibujo de la estructura del producto.
Nivel de protección	IP68
Peso	340 g ± 5% (Largo:25 cm）
Instrucciones de cableado	Tipo integrado: rojo +, blanco-, negro: alambre blindado; (Sin sensor de temperatura por defecto)

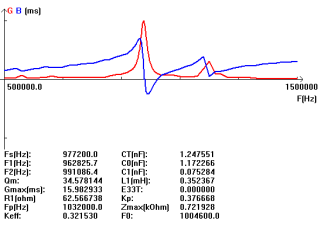

Curva de admitancia		Diagrama de la estructura del producto

Diagrama de bloques de ultrasónico.Transductor:

Diagrama esquemático del sensor de temperatura:

Instrucción de cable de tipo integrado:

1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)

Rojo: Transductor +

Blanco: Transductor -

Negro: blindaje

2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

Rojo y negro son el cableado del sensor de temperatura.
