Transductor ultrasónico piezoeléctrico de 90kHz Ptee para el medidor de flujo ultrasónico

Aplicación: Crafto de flujo ultrasónico, Finder
Estado de Disponibilidad:
Cantidad:
  • PHW-90-NC

  • Piezohannas

  • PHW-90-NC

Transductor ultrasónico piezoeléctrico de 90kHz Ptee para el medidor de flujo ultrasónico


Parámetros técnicos:


Elementos

Parámetros técnicos

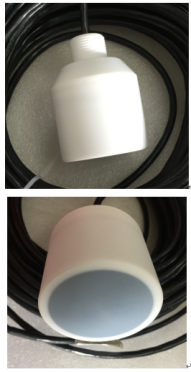

Imagen

Nombre

90Khz Transductor ultrasónico submarino

Eem4d1dtj23bh1a% 1b`r

Modelo

PHW-90-CAROLINA DEL NORTE

Frecuencia

90Khz ±5%

Distancia de detección

0.8150m

Mínimo paralelo lmpeedance

700Ω ± 20

Capacidad

5000pF ± 20@ 1khz

Sensibilidad

No hay voltaje de conducción de carga:500VPPDistancia:0.6m

Amplitud de eco:4.0V

Operando Voltaje

Cima Voltaje1000VPP

Operando Temperatura

-40+ 80 ℃

Presión

≤10Kilos o1MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@ -3db:16° ±10%

Ángulo agudo:38° ±10%

Material de la carcasa

Ptee

uso

Medidor de flujo ultrasónico, telefónica bajo el agua

Instalación Dimensión

Ver Estructura del producto Dibujo para más detalles

Nivel de protección

IP68

Peso

2050g ± 5% (Longitud de cable30m

Instrucciones de cableado

(tercera línea): rojo: transductor +, azul: sensor de temperatura +, negro: público -;

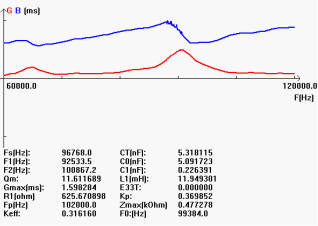

Curva de admitancia

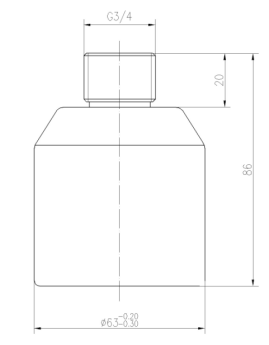

Diagrama de la estructura del producto

I (u014gt2vi3d) 92t20

J (nguy2zrgevw7tr_at4



Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:


1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje


01
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
02
Rojo y negro son el cableado del sensor de temperatura.



Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

1
Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura


2
