PHW-650-03B
Piezohannas
PHW-650-03B
Transductor ultrasónico piezoeléctrico de 650kHz para el medidor de flujo ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 650khzTransductor ultrasónico |
| |
Modelo | PHW-650-03B | ||
Frecuencia | 650khz ±5% | ||
Distancia de detección | 0.3~30m | ||
Mínimo paralelo lmpeedance | 10Ω ± 20% | ||
7000pf ± 20%@ 1khz | |||
Sensibilidad | dsaltovoltaje:24 v、Distancia:0.3m、Amplitud de eco:3000 MV | ||
-40~+ 80 ℃ | |||
≤10Kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db:2.5 ° ±10%, Ángulo agudo:5.8 ° ±10% | |||
Material de la carcasa | material compuesto | ||
uso | medidor de flujo ultrasónico, Finder de rango submarino | ||
Ver Estructura del producto Dibujo para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 680g ± 5% (Longitud de cable:10m) | ||
Instrucciones de cableado | Azul: Transductor +, Negro: Transductor -, Amarillo: Blindaje; (sensor de temperaturaes opcional) | ||

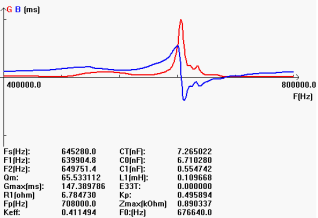

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques del transductor ultrasónico:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
