Transductor ultrasónico piezoeléctrico de 65 kHz para la cámara de radio submarina

Aplicación: Finder subacuático, comunicación acústica submarina.
Cantidad:
  • PHW-65-50A
  • Piezohannas
  • PHW-65-50A

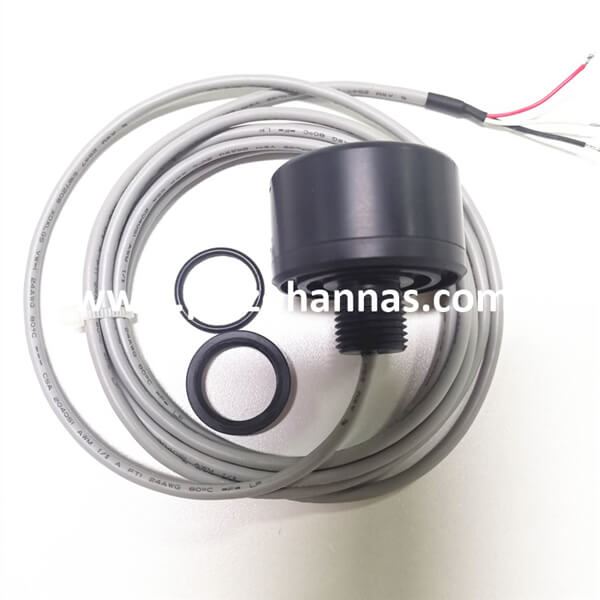

Transductor ultrasónico piezoeléctrico de 65 kHz para la cámara de radio submarina


Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

65khzTransductor ultrasónico submarino

Transductor ultrasónico piezoeléctrico de 65 kHz acústica subacuática

Modelo

PHW-65-50A

Frecuencia

70Khz ±5%

Mínimo paralelo lmpeedance

700Ω ± 20

Capacidad

2000PF ± 20@ 1khz

Sensibilidad

dsaltovoltaje: 500VpáginasDistancia:0.7m

Amplitud: 1000mechón

Operando Voltaje

Cima Voltaje900VPP

Operando Temperatura

-40+ 80 ℃

Presión

≤10Kilos o 1MPA

Material de la carcasa

abdominales

uso

Finder bajo al agua, comunicación acústica subacuática.

Instalación Dimensión

Ver Estructura del producto Dibujo para más detalles

Nivel de protección

IP68

Peso

100g ± 5Longitud de cable2m

Instrucciones de cableado

Rojo: Transductor +, Blanco: Transductor -, Negro: Escudo;

Curva de admitancia

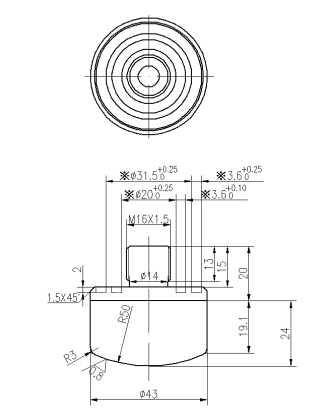

Diagrama de la estructura del producto

M06qaudy99hagt3kodl

0sqmzz8_ (bw`91j (x



Diagrama de bloques del transductor ultrasónico:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:


1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje


01
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
02
Rojo y negro son el cableado del sensor de temperatura.



Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

1
Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura


2
