PHA-49-08G
Piezohannas
PHA-49-08G
Transductor ultrasónico piezoeléctrico de 50kHz para medición de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 49khz Transductor ultrasónico |
| |
Modelo | PHA-49-08G | ||
Frecuencia | 49khz ±5% | ||
Distancia de detección | 0.4～8m | ||
Mínimo Paralelo Lmpeedance | Ω ± 20％ | ||
PF ± 20％@ 1khz | |||
Sensibilidad | |||
-40～+ 80 ℃ | |||
≤3kilos o 0.3MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia @ -3db: 7 ° ±10%， Ángulo afilado: 17 ° ±10% | ||
Material de la carcasa | Pom | ||
Uso | Seguridad | ||
Nivel de protección | IP68 | ||
Peso | |||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

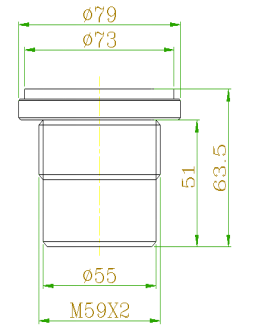

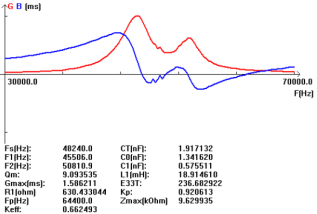

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
¿Qué entra en la realización de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados:
La medición de nivel ultrasónico con sensores ultrasónicos proporciona medición continua, sin contacto y de nivel sin mantenimiento de fluidos, pastas, lodos y polvorientos a materiales a granel gruesos. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y que también se ve afectada por la acumulación debido al efecto autolimpiante de los sensores. Echa un vistazo a la amplia gama de dispositivos Prosonic para la medición de nivel ultrasónico y haga clic en el botón de abajo.
El método ultrasónico es una solución probada, así como una solución rentable para la medición de nivel en líquidos y sólidos a granel. Los instrumentos están disponibles como versiones compactas o separadas. Este principio de medición se caracteriza por una fácil planificación y montaje, la puesta en servicio rápida y segura, una larga vida útil y los costos de mantenimiento reducidos. Las aplicaciones típicas incluyen medios abrasivos y agresivos, incluso en condiciones ambientales aproximadas.
Un sensor ultrasónico emite pulsos ultrasónicos, la superficie del medio refleja la señal y el sensor lo detecta nuevamente. El tiempo de vuelo de la señal ultrasónica reflejada es directamente proporcional a la distancia recorrida. Con la geometría del tanque conocida, se puede calcular el nivel.
