PHA-49-08FC-FB
Piezohannas
PHA-49-08FC-FB

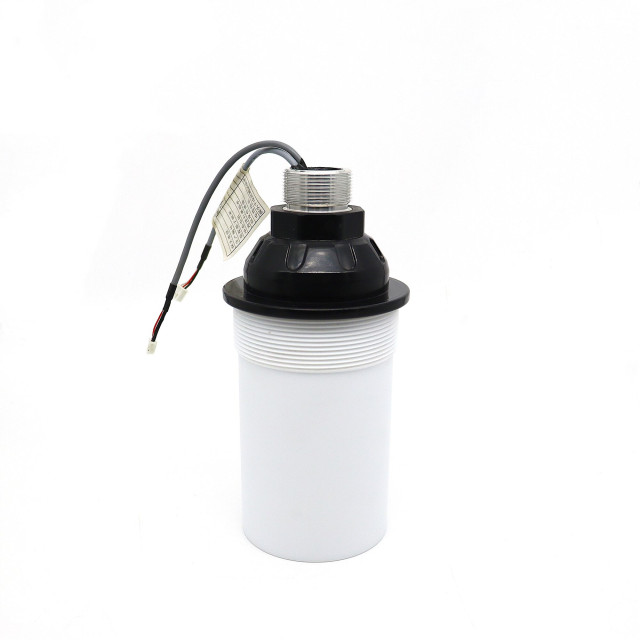

Transductor ultrasónico piezoeléctrico de 50kHz para el anti-colisión ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor anticorroso y a prueba de explosiones de 49kHz. |
| |
Modelo | PHA-49-08FC-FB | ||
Frecuencia | 49khz ± 5% | ||
Distancia de detección | 0.4~8m | ||
Mínimo paralelo lmpeedance | 200Ω ± 20% | ||
4100pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción de carga:750vpp,Distancia: 0.6m、Amplitud de eco:380mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 5 ° ± 10%, Ángulo afilado: 13 ° ± 10% | |||
Material de la carcasa | Ptfe | ||
uso | Calibrador de nivel ultrasónico, anti-colisión ultrasónica, telegría ecterónica | ||
Comprobación del diagrama de estructura del producto a continuación | |||
Nivel de protección | IP68 | ||
Peso | 700g ± 5% | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

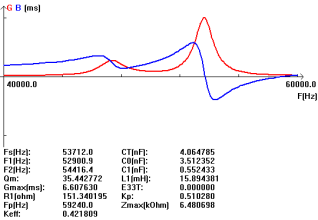

Curva de admitancia | Diagrama de la estructura del producto | ||
|
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura
¿Qué entra en la realización de un transductor?
El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados:
El sistema de dispositivos ultrasónicos anti colisión funciona en el principio de ondas de ultrasonido. El emisor de sonido y el detector de sonido están sintonizados a la misma frecuencia de sonido de 40 kHz. Cuando el transmisor envía una ráfaga de sonido ultrasónico, se refleja nuevamente por las paredes de la grúa y el receptor lo detecta y activa una señal de alarma y se detiene o reduce la velocidad de la grúa.
El tiempo tomado después de que se envíe y reciba la ráfaga y se calcula la velocidad de la distancia de sonido. Hay una pantalla que muestra la distancia en metros. Si el obstáculo está en el rango, entonces girando la perilla, el rango de relé se puede ajustar y se puede ajustar otro relé presionando directamente el interruptor.
Por lo tanto, si dos grúas están fuera de rango, funcionarán en velocidad normal. La distancia de detección es ajustable de 0.01M a 5 metros. El dispositivo está diseñado para aplicaciones de grúa y es adecuado para trabajar para 24x7 hrs. Este producto no requiere un dispositivo de señalización láser.
