PHW-500-E
Piezohannas
PHW-500-E
Transductor ultrasónico piezoeléctrico de 500 kHz Medición de profundidad de 30 m para el sensor de nivel de líquido
1. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor de 500 kHz para nivel de líquido (montado afuera) |
| |
Modelo | PHW-500-E | ||
Frecuencia | 500khz ± 5% | ||
Distancia de detección | 0.3~30m | ||
Mínimo paralelo lmpeedance | 300Ω ± 20% | ||
1600pf ± 20%@ 1khz | |||
Sensibilidad | Voltaje de conducción:24vpp、Distancia:0.3m、 Amplitud de eco:400 mv | ||
-40~+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db: 4.0 ° ± 1, Ángulo agudo: 9.5 ° ± 2 | |||
Material de la carcasa | Pom | ||
Uso | Crafto ultrasónico, buscador de rango submarino, sensor de nivel de líquido | ||
Comprobando pDiagrama de estructura de la estructura a continuación | |||
Nivel de protección | IP68 | ||
Peso | 110 g ± 5% (Largo:2m) | ||
Instrucciones de cableado | Rojo:transductor+,Blanco:transductor-, negro: alambre blindado(sin sensor de temperatura) | ||

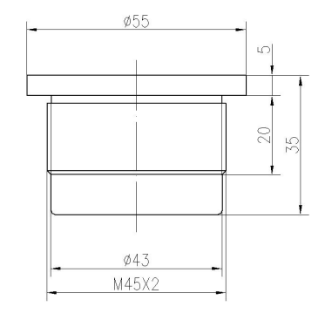

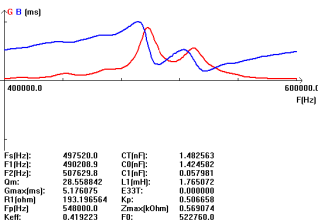

Curva de admitancia | Diagrama de la estructura del producto | ||
|
2. Diagrama de bloqueo del transductor de distancia ultrasónica:
3. Diagrama seleccionable del sensor de temperatura:
Aplicación de sensores de nivel de líquido:
Los sensores de nivel de líquido se denominan los sensores utilizados para detectar niveles líquidos o interfaces entre líquidos, como agua y aceite o sólidos y líquidos. Estos sensores también se pueden definir como transductores o como sistemas integrados con capacidades de instrumentación y control. Este tipo de sensor de nivel de líquido es uno de los sensores más importantes y desempeña un papel vital en la variedad de aplicaciones industriales y de consumo. Los sensores de nivel de líquido ultrasónico utilizan la tecnología ultrasónica para generar una onda de sonido de alta frecuencia para medir el tiempo para que el ECHO se refleje del objetivo y regrese al sensor de nivel de líquido ultrasónico. La distancia desde el sensor de nivel de líquido ultrasónico hasta el fluido se calcula luego en función de la velocidad del sonido y el perfil programado en el sensor.
