Transductor ultrasónico piezoeléctrico de 50 KHz para telémetro ultrasónico

Compartir con:

Transductor ultrasónico piezoeléctrico de 50 KHz para telémetro ultrasónico

Aplicación: Medimiento de nivel ultrasónico, ultrasónico contra la colisión, el telémetro ultrasónico

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
PHA-49-08FB
Marca del producto:
Piezohannas
Código De Producto:
PHA-49-08FB

Descripción del producto

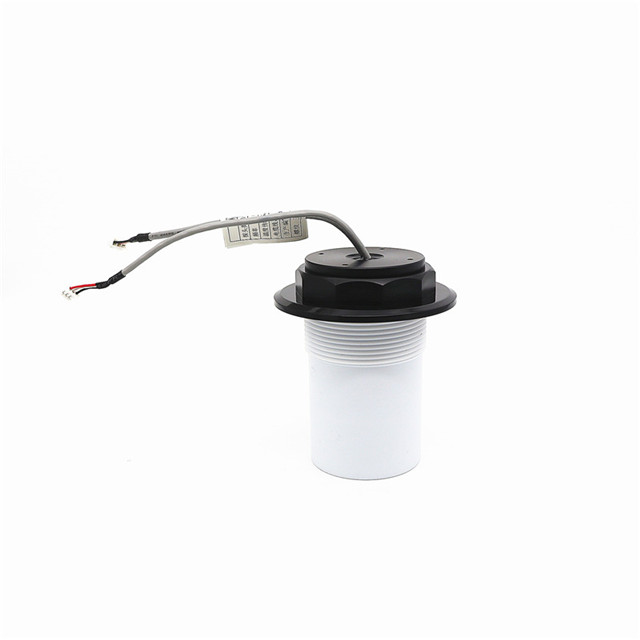

Transductor ultrasónico anti corrosivo de 50 kHz para medidor de nivel ultrasónico

Parámetros técnicos:

Elementos	Parámetros técnicos		Imagen
Nombre	49 kHz anti-transductor corrosivo
Modelo	PhA-49-08FB
Frecuencia	49kHz ±5%
Distancia de detección	0.4～8m
Lmpedance paralelo mínimo	290Ω ± 20％
Capacidad	1500PF ± 20％@1kHz
Sensibilidad	carga dvoltaje de rives：750VPP，Distancia:0.6m、Amplitud de eco:250 mv
Operando Voltaje	Cima Voltaje＜1500VPP
Operando La temperatura	-40～+80 ℃
Presión	≤3Kilos o0.3MPA
Ángulo	(Amplitud de rayo) Ancho de haz de media potencia@-3db: 7 ° ±10%， Ángulo agudo:16 ° ±10%
Material de la carcasa	Ptfe
uso	Calibre de nivel ultrasónico, ultrasónico contra la colisión, telémetro ultrasónico
Instalación Dimensión	hilo：M60 × 2 oG2A
Nivel de protección	IP68
Peso	380G ± 5％
Instrucciones de cableado	Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, negro negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre del sensor de temperatura (MF58);

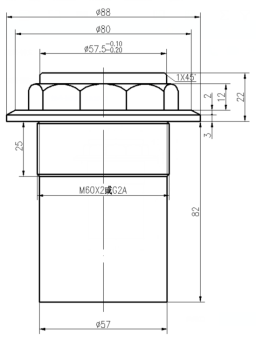

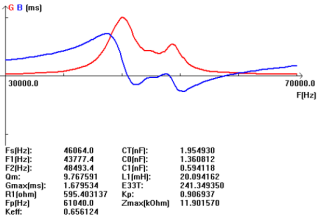

Curva de admisión		Diagrama de estructura del producto

Diagrama de bloques de transductor de distancia ultrasónica :

0RYJG8D (6_Q9XM%86PDG

Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):

O3`1PA5YR5%Z5`DQ1R
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje

2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)

El rojo y el negro son el cableado del sensor de temperatura

Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-

Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
