PHA-40-12PB-F
Piezohannas
PHA-40-12PB-F

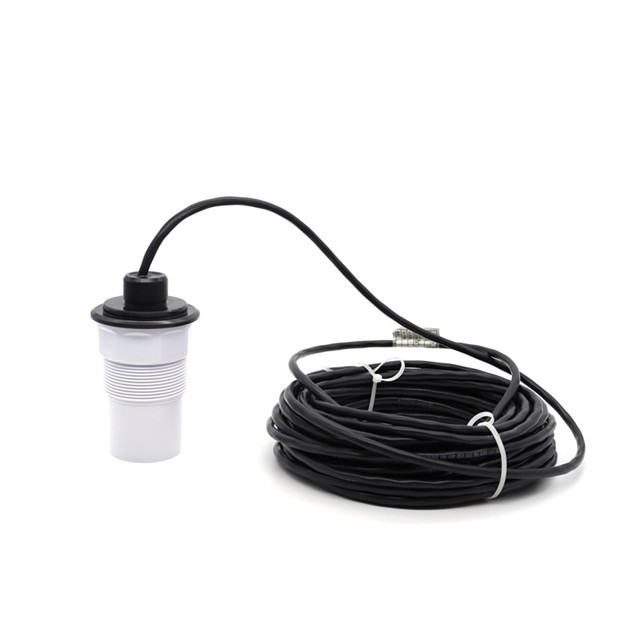

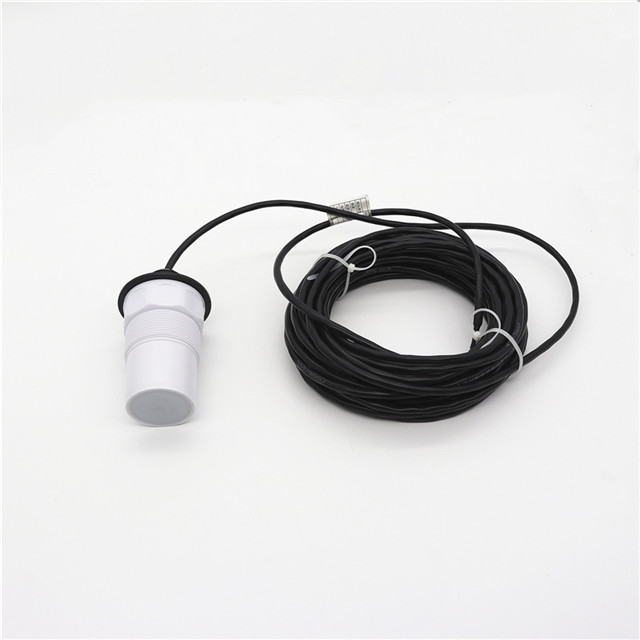

Transductor ultrasónico piezoeléctrico de 40 kHz para medidor de nivel ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 40kHz anticorrosivo Transductor PB escribe |
| |
Modelo | PHA-40-12PB-F | ||
Frecuencia | 40 kHz ± 5% | ||
Distancia de detección | 0.5 ~ 12m | ||
Mínimo Lmpedance paralelo | 390Ω ± 20 % | ||
5200pf ± 20 % @1kHz | |||
Sensibilidad | Voltaje de conducción:700 VPP, distancia: 0.6m, Amplitud de eco: 450mv | ||
-40 ~+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
| (Amplitud de rayo)Ancho de haz de media potencia@-3db: 10 ° ± 2 , Ángulo agudo:23 ° ± 4 | ||
Alojamiento Material | POM 、 PVDF sello físico | ||
Uso | Ultrasónico nivel medir,Vigilancia,A prueba de accidentes, Seguridad | ||
Hilo de elevación: M32 × 1.5, Abajo con hilo: M60 × 2 o G2A | |||
Nivel de protección | IP68 | ||
Peso | 950g ± 5% (longitud:10METRO) | ||
Instrucciones de cableado | tipo separado(cuatro alambres) :Rojo:transductor+、 White : transductor-、 Azul, negro: sensor de temperatura (MF58) ; Tipo separado (Tres hilos) : Rojo:transductor+、 Azul: Sensor de temperatura+、 Negro:Línea común- ; | ||

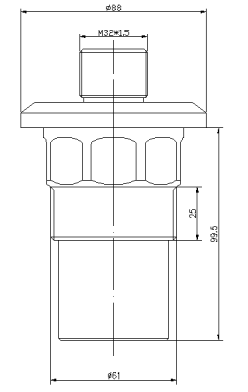

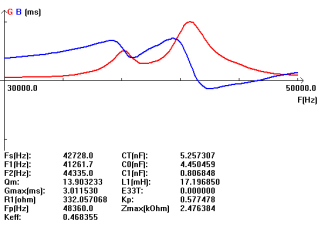

Curva de admisión | Diagrama de estructura del producto | ||
|
