Transductor ultrasónico piezoeléctrico de 125kHz para sensor ultrasónico

Aplicación: medidor de nivel ultrasónico, sensor ultrasónico, medidor de flujo de gas ultrasónico
Estado de Disponibilidad:
Cantidad:
  • PHA-125-02BA

  • Piezohannas

  • PHA-125-02BA

Transductor ultrasónico piezoeléctrico de 125kHz para sensor ultrasónico



Parámetros técnicos:


Elementos

Parámetros técnicos

Imagen

Nombre

125khzTransductor ultrasónico

3 (BNB (2T_AC5B3WCF9JEJE

K2ofwee2wbdr259mrf

Modelo

PHA-125-02BA

Frecuencia

125khz ±5%

Distancia de detección

0.122m

Mínimo paralelo lmpeedance

1100Ω ± 20

Capacidad

650PF ± 20@ 1khz

Sensibilidad

carga dsaltovoltaje:200VPPDistancia:0.3m

Amplitud de eco20mechón

Operando Voltaje

Cima Voltaje1200VPP

Operando Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo) Ancho de haz de media potencia@ -3db:10.1° ±10%

Ángulo agudo:: 23.9 ° ±10%

Material de la carcasa

abdominales

uso

Medidor de nivel ultrasónico, sensor ultrasónico, medidor de flujo de gas ultrasónico

Instalación Dimensión

Tallaø16 * 19

Nivel de protección

IP68

Peso

12g ± 5% (Longitud de cable20 centímetros

Instrucciones de cableado

Interfaz: Rojo: Transductor +, Blanco: Transductor -, Negro: Alambre blindado, (Sensor de temperaturaes opcional

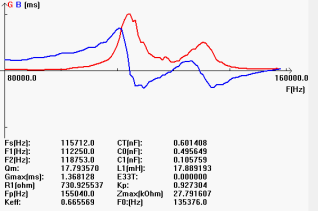

Curva de admitancia

Diagrama de la estructura del producto

M5v2wvhxz26nu5n0w8g

Apzm) xv0iz_) 8o4q% rys




Diagrama de bloques de transductor de distancia ultrasónica:

0ryjg8d (6_q9xm% 86pdg

Diagrama esquemático del sensor de temperatura. (Modelo: MF58_502F3470):

O3`1pa5yr5% z5`dq1r
Instrucción de cable de tipo integrado:


1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje


01
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
02
Rojo y negro son el cableado del sensor de temperatura.



Tipo de división: cable de 10 m estándar, con cada 50 m adicionales de cable, la atenuación de la señal es 6dB

Instrucciones de cableado de tres núcleos:

Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: Public-

1
Instrucciones de cableado de cuatro núcleos:

Rojo: Transductor +
Amarillo: Transducidor-
Azul, negro: sensor de temperatura


2


¿Qué entra en la realización de un transductor?


El componente principal de un transductor de profundidad es el elemento piezocerámico. Es la parte que convierte los pulsos eléctricos en ondas de sonido, y cuando vuelven los ecos, el elemento piezocerámico convierte las ondas de sonido de nuevo en energía eléctrica. Los elementos piezocerámicos son los más a menudo en forma de disco, pero también pueden estar en forma de una barra o un anillo. Un transductor puede contener un elemento o una serie de elementos relacionados con una matriz. Un transductor está formado por seis componentes separados:


Aplicación de medición de nivel ultrasónico:

En la medición de nivel ultrasónico sin contacto, el sensor emite pulsos ultrasónicos en la dirección del medio, que luego los refleja hacia atrás. El tiempo transcurrido de la emisión a la recepción de las señales es proporcional al nivel en el tanque. Los sensores ultrasónicos son ideales para aplicaciones estándar simples, tanto para líquidos como para sólidos.
