PHW-1M-01LA
Piezohannas
PHW-1M-01LA

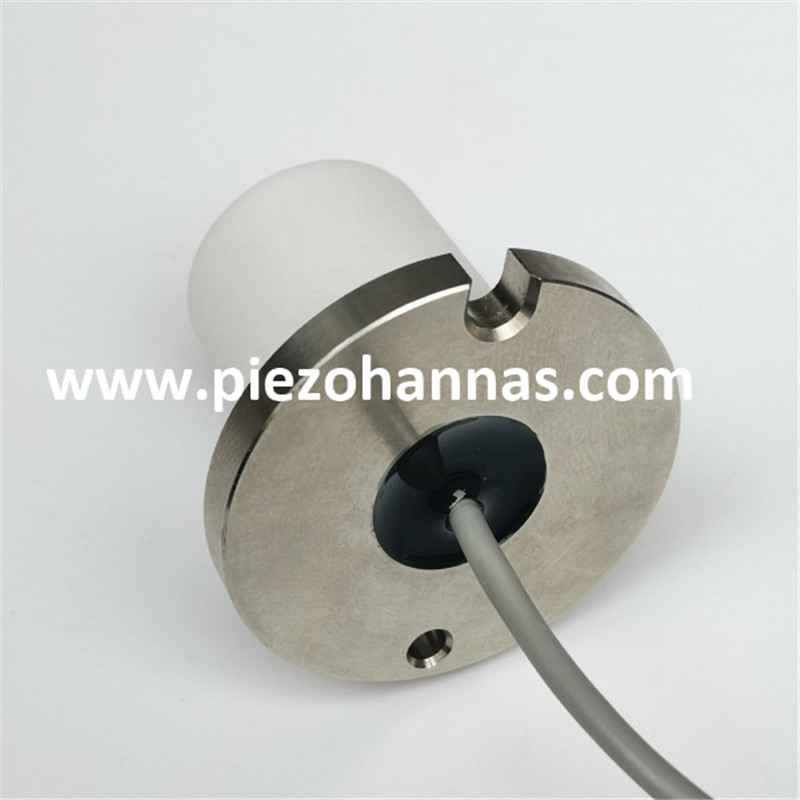

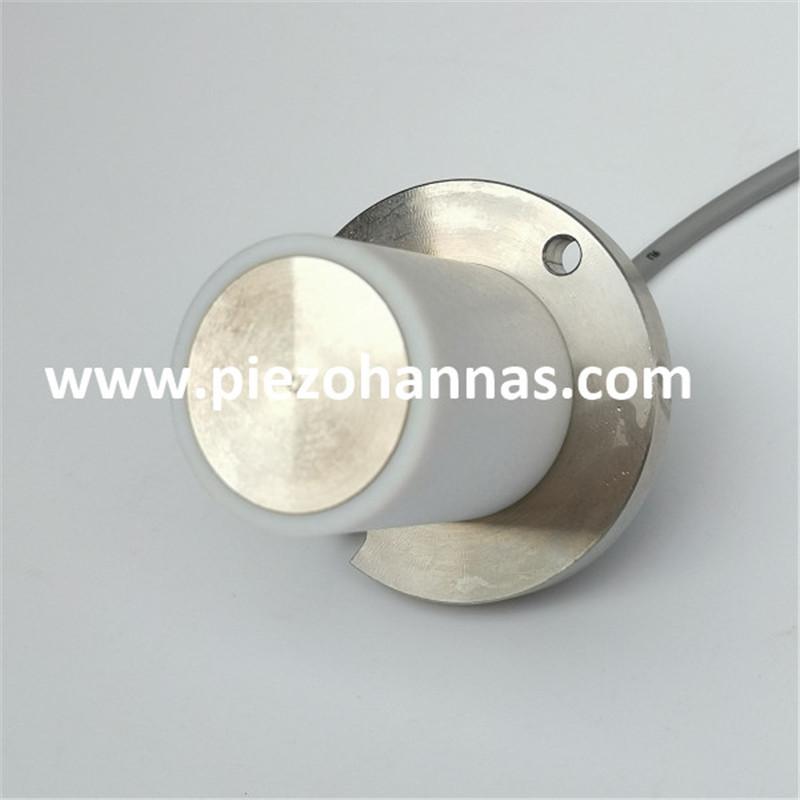

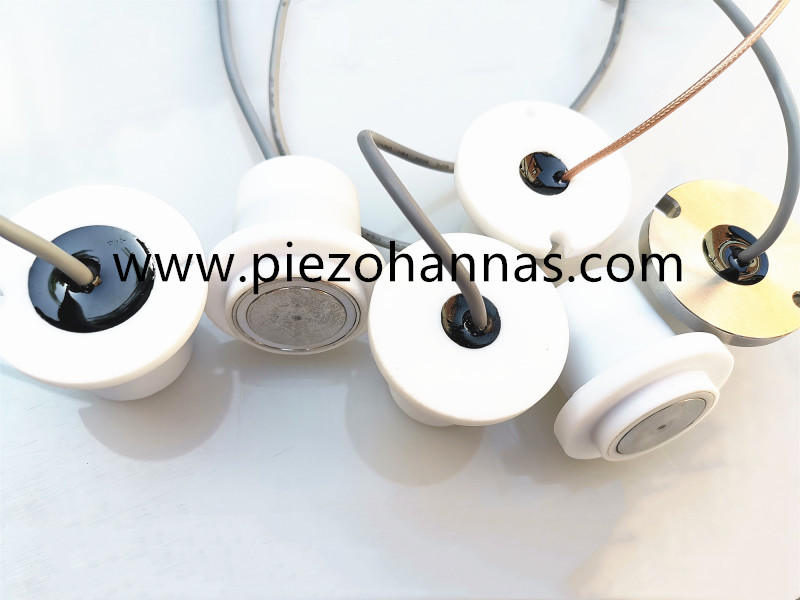

Transductor ultrasónico piezoeléctrico de 1MHz 1MHz para medidor de flujo ultrasónico
2. Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 1MHz resistente a la corrosión bajo el aguaultrasónicotransductor |
| |
Modelo | PhW-1M-01LA | ||
Frecuencia | 1MHz±5% | ||
Distancia de detección | 0.05~3m | ||
Lmpedance paralelo mínimo | 150Ω ±20% | ||
1300pf±20%@1kHz | |||
Sensibilidad | drivingvoltage:24 V、Distancia:0.3m、Amplitud de eco:100mv | ||
-40~+80℃ | |||
≤10Kilos o 1MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 4° ±10%, Ángulo agudo : 10° ±10% | |||
Material de la carcasa |
ETFE, 316l
| ||
uso | Medero de flujo ultrasónico, telémetro submarino | ||
Ver Dibujo de estructura del producto para más detalles | |||
Nivel de protección | IP68 | ||
Peso | 80G±5% (Longitud de cable:2m) | ||
Instrucciones de cableado | Rojo: transductor +, blanco: transductor -, negro: alambre blindado; ( sensor de temperatura es opcional) | ||

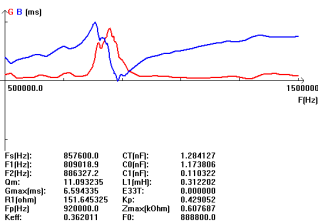

Curva de admisión | Diagrama de estructura del producto | ||
|
3. Diagrama esquemático del sensor de temperatura del transductor, diagrama esquemático del circuito de prueba

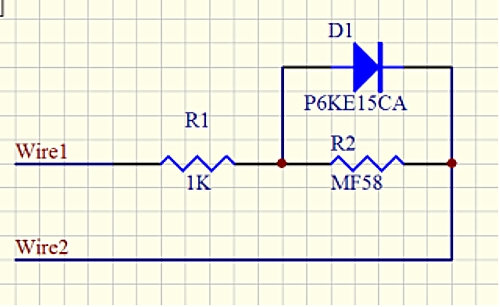

Diagrama esquemático del sensor de temperatura:
