PHA-64-05FA-F
Piezohannas
PHA-64-05FA-F
Transductor ultrasónico piezoeléctrico anti-corrosivo de 64kHz para el sensor de nivel ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor anti-corrosivo 64kHz un tipo (tipos divididos) |
| |
Modelo | PHA-64-05FA-F | ||
Frecuencia | 64khz ± 5% | ||
Distancia de detección | 0.3～5m | ||
Mínimo Paralelo Lmpeedance | 600Ω ± 20％ | ||
Capacidad | 1600pf ± 20％@ 1khz | ||
Sensibilidad | Voltaje de conducción：800vpp，Distancia: 0.6m， Amplitud de eco：100mv | ||
Operando Voltaje | Cima Voltaje＜1500vpp | ||
Operando Temperatura | -40～+ 80 ℃ | ||
Presión | ≤3Kilos o 0.3MPA | ||
Ángulo | (Amplitud de rayo)Ancho de haz de media potencia @ -3db: 7 ° ± 2, Ángulo afilado: 16 ° ± 4 | ||
Material de la carcasa | Pom、Ptfe
| ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Instalación Dimensión | El hilo de elevación: M32 * 1.5, fondo con hilo：M48 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 700g ± 5% (Largo：10METRO) | ||
Instrucciones de cableado | Tipo separado（de cuatro cables)Rojo:transductor+、blanco: transductor, azul, negro: sensor de temperatura (MF58); Tipo separado（De tres cables)Rojo:transductor+, Azul: sensor de temperatura +, negro: línea común-; | ||

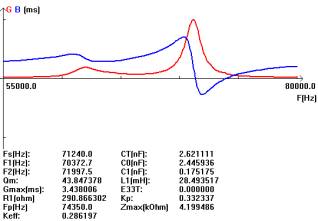

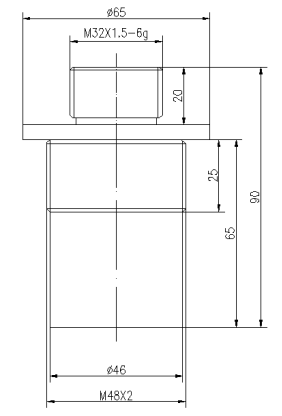

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica:
Diagrama esquemático del sensor de temperatura:
Instrucción de cable de tipo dividido:
El cable estándar es de 10 m, la señal atenuará 6dB por cada 50 m de alambre.
1. Tres instrucciones de cableado del núcleo:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público -
2. Las instrucciones de cableado del núcleo:
Rojo: Transductor +
Amarillo: Transductor -
Azul, Negro: Sensor de temperatura +
Aplicación de sensor de nivel ultrasónico:
La medición de nivel ultrasónico es una solución altamente rentable para la medición a corto y largo alcance, incluso en condiciones ambientales difíciles, como vibraciones y polvo. La medición de nivel ultrasónico es una tecnología que no se usa en las numerosas áreas industriales para monitorear y controlar el nivel de líquidos, lodos y sólidos.
El transductor de nivel ultrasónico emite pulsos acústicos en un haz estrecho perpendicular a la cara del transductor. El transceptor de nivel mide el tiempo de propagación entre la emisión de pulsos y la recepción del ECHO para calcular la distancia desde el transductor hasta el material. Las variaciones en la velocidad de sonido debido a los cambios de temperatura dentro del rango permitido se compensan automáticamente por el sensor de temperatura integral.
