PHW-1M-01T
Piezohannas
PHW-1M-01T

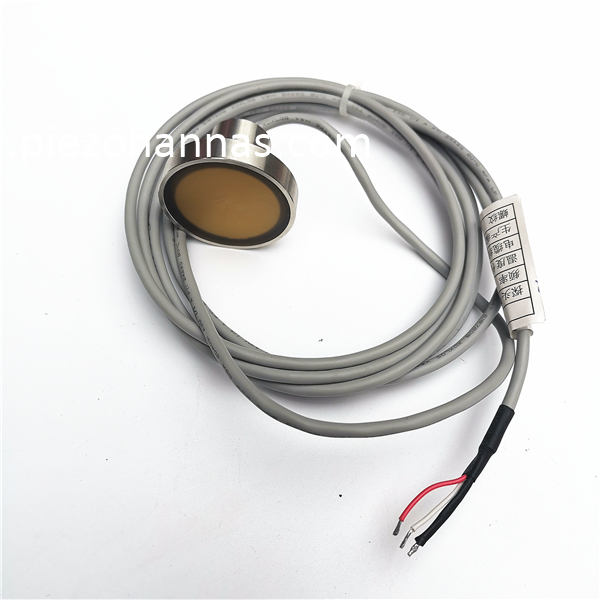

Transductor ultrasónico de 1MHz ADCP personalizado
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | ADCP transductor ultrasónico |
| |
Modelo | PhW-1M-01T | ||
Frecuencia | 1megahercio±5% | ||
Distancia de detección | 0.05～3m | ||
Mínimo Lmpedance paralelo | 15Ω ± 20％ | ||
4000PF ± 20％@1kHz | |||
Sensibilidad | Voltaje de conducción：24 V，Distancia:0.3m，Amplitud de eco：2.5V | ||
-40～+80 ℃ | |||
≤10Kilos o 1MPA | |||
| (Amplitud de rayo) Ancho de haz de media potencia@-3db: 2.4° ± 0.5， Ángulo agudo: 5.8° ± 1 | ||
Alojamiento Material | material compuesto | ||
Uso | Doppler Effect Ultrasonic FlowMeter, ADCP | ||
Ver el dibujo de la estructura del producto | |||
Nivel de protección | IP68 | ||
Peso | 100G ± 5％ （LEngth：2m） | ||
Instrucciones de cableado | Blanco-，Negro- alambre blindado； （sensor de temperaturaes opcional） | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Diagrama de bloques de transductor ultrasónico :
Diagrama esquemático del sensor de temperatura:
Dividido Instrucción del cable:
El cable estándar es de 10 m, la señal se atenuará 6dB por cada 50 m creciente de alambre.
1. Tres instrucciones de cableado del núcleo:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público -
ADCP Solicitud:
ADCP Utiliza ondas de sonido para medir la velocidad y la dirección en la que el agua se mueve a través de una columna de agua completa. Un ADCP transmitirá pulsos de sonido de frecuencia constantes (alta) que se dispersan de partículas en movimiento en el agua. Las frecuencias medidas de la señal de retorno variarán según la dirección del flujo de agua. Estos pulsos se extienden al fondo del océano y, como tal, un ADCP mide la velocidad y la dirección de corriente a muchas profundidades diferentes simultáneamente. Los ADCP usan transductores acústicos que emiten y reciben pulsos acústicos desde diferentes direcciones. Las relaciones trigonométricas permiten la derivación de la dirección actual; Cada transductor representa la dirección cardinal en un plano de coordenadas (norte-sur, este-oeste y arriba).
