PHA-34-12D
Piezohannas

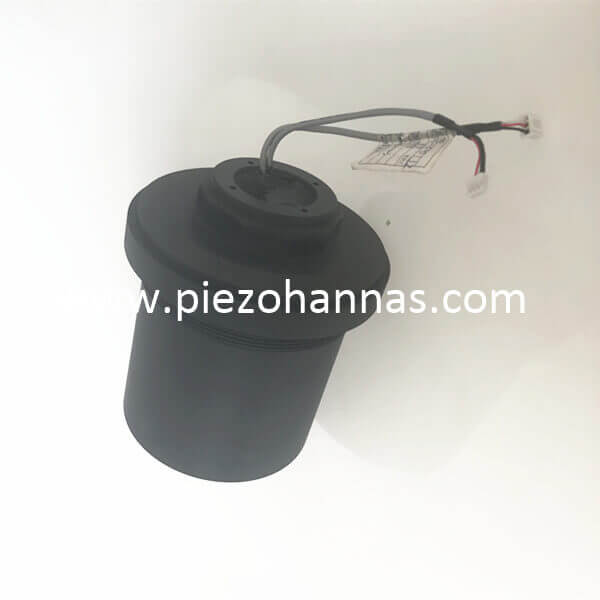

PHA-34-12D
Transductor ultrasónico personalizado de largo alcance para los buscadores de gama ultrasónica
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 25khzTransductor ultrasónico |
| |
Modelo | PHA-34-12D | ||
Frecuencia | 34khz ± 1.5khz | ||
Distancia de detección | 0.5 ~ 12m | ||
Mínimo paralelo lmpeedance | Ω ± 20％ | ||
PF ± 20％@ 1khz | |||
Sensibilidad | |||
-40～+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia @ -3db: 8 ° ± 2, Ángulo afilado: 18 ° ± 4 | |||
Material de la carcasa | Bajo el entorno de ácido débil y base débil (PC) | ||
uso | Medidor de nivel ultrasónico, monitoreo, anti-colisión, seguridad | ||
Nivel de protección | IP68 | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, blanco negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre de sensor de temperatura (MF58); | ||

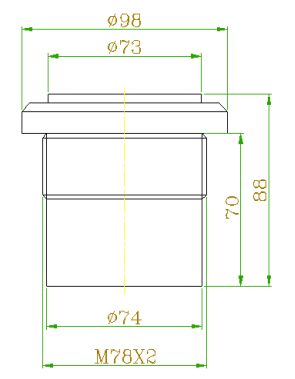

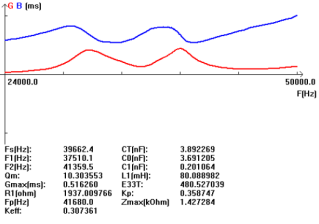

Curva de admitancia | Diagrama de la estructura del producto | ||
|
| ||
Aplicación de los buscadores de gama ultrasónica:
Los buscadores de gama ultrasónica miden la distancia emitiendo un pulso de sonido ultrasónico que viaja a través del aire hasta que golpea un objeto. Cuando ese pulso de sonido golpea un objeto, se refleja en el objeto y se remonta al buscador de rango ultrasónico. El buscador de gama ultrasónica mide cuánto tiempo lleva el impulso de sonido para viajar en su viaje de ida y vuelta desde el sensor y la espalda. Luego, envía una señal al Arduino con información sobre cuánto tiempo le tomó para que el pulso Sonic viajara.
Los buscadores de gama ultrasónica son pequeños sensores divertidos que pueden medir la distancia. Puede usarlos para encontrar la distancia a un objeto, o para detectar cuando algo esté cerca del sensor como un detector de movimiento. Son ideales para proyectos que involucran navegación, evitación de objetos y seguridad en el hogar. Debido a que usan sonido para medir la distancia, funcionan tan bien en la oscuridad como lo hacen en la luz. Lo que puede medir distancias de 2 cm hasta 400 cm con una precisión de ± 3 mm.
