PHA-200-01TM
Piezohannas
PHA-200-01TM

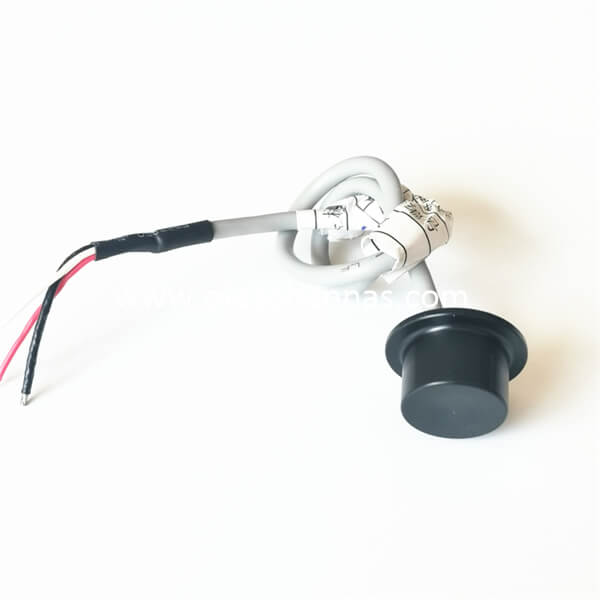

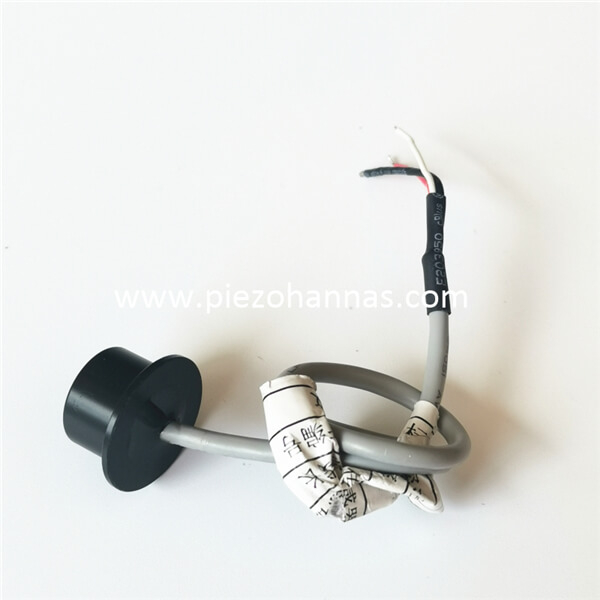

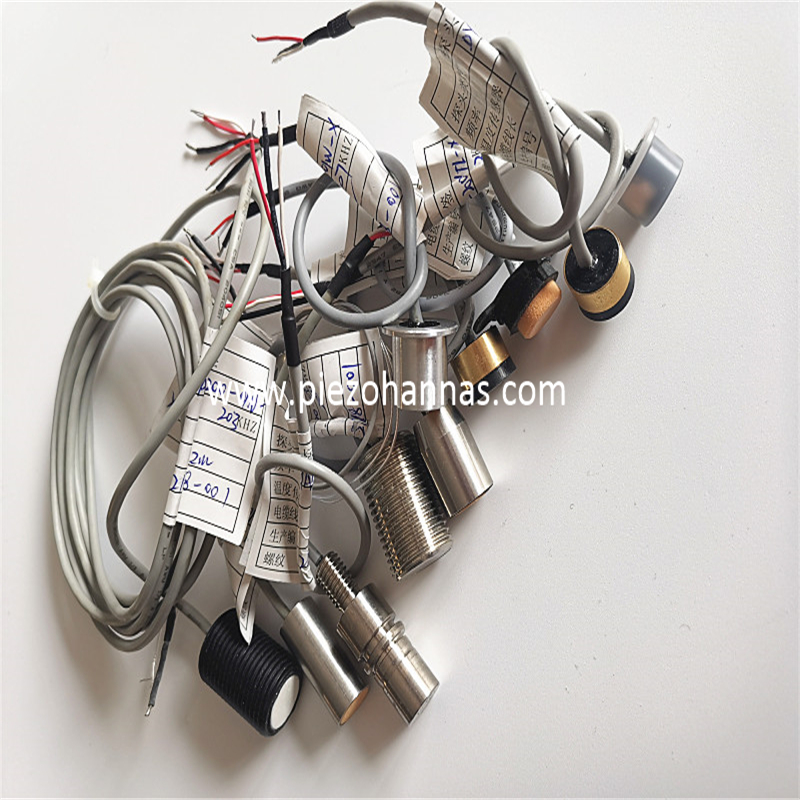

Transductor ultrasónico personalizado Transductor piezoeléctrico para medidor de flujo de gas ultrasónico
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHz transductor ultrasónico |
| |
Modelo | PhA-200-01TM | ||
Frecuencia | 200kHz ±5% | ||
Distancia de detección | 0.10～1,5 m | ||
Lmpedance paralelo mínimo | 440Ω ± 20％ | ||
780PF ± 20％@1kHz | |||
Sensibilidad | cargar Drivingvoltage:800VPP，Distancia:0.3m， Amplitud de eco:25MV | ||
-40～+80 ℃ | |||
≤3Kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 7 ° ±10%， Ángulo agudo:17 ° ±10% | |||
Material de la carcasa | Pom | ||
uso | Medidor de gas ultrasónico | ||

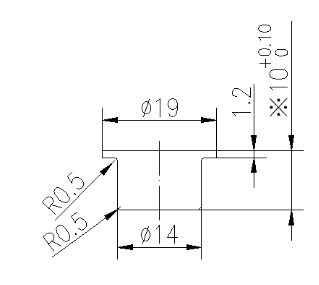

dimensión | Ver dibujos estructurales para más detalles | ||
Nivel de protección | IP68 | ||
Peso | 8g ± 5％ （Longitud de cable：25 cm） | ||
Instrucciones de cableado | interfaz: rojo: transductor +, blanco: transductor -, negro: alambre blindado, (el sensor de temperatura es opcional) | ||

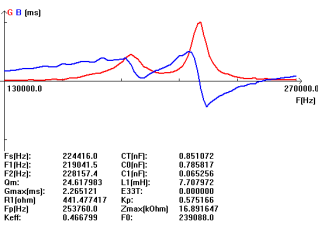

Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Instrucción de cable de tipo integrado:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
2. Instrucción del cable del sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
El rojo y el negro son el cableado del sensor de temperatura
Tipo de división: Cable estándar de 10 m, con cada cable adicional de 50 m, la atenuación de la señal es de 6dB
Instrucciones de cableado de tres núcleos:
Rojo: Transductor +
Azul: Sensor de temperatura +
Negro: público-
Instrucciones de cableado de cuatro núcleos:
Rojo: Transductor +
Amarillo: transductor-
Azul, negro: sensor de temperatura
Solicitud de Medero de flujo de gas ultrasónico:
Industrial medidores de flujo de gas Se utilizan ampliamente para aplicaciones líquidas y de agua, se ha aceptado durante mucho tiempo que la abrazadera en la tecnología del medidor de flujo de gas no se puede aplicar a la medición del flujo de gas masivo principalmente debido a los límites de medición teóricos fundamentales. La energía sonora transmitida es recibida por transductores ultrasónicos tradicionales. Sin embargo, los avances en la sujeción de la tecnología y el procesamiento de medición del flujo de gas han significado que a pesar de los niveles más bajos de impedancia acústica y los niveles de atenuación más altos en la mayoría de los gases, una abrazadera en el medidor de flujo de gas ahora puede medir los tiempos de tránsito en gases donde las relaciones de señal / ruido son extremadamente bajo. Ahora es posible medir gas natural, vapor, aire comprimido, hidrógeno, aire comprimido y muchos más usando la abrazadera en medidores de flujo.
