PHYA-200-01O
Piezohannas
PHYA-200-01O
Transductor ultrasónico personalizado 200kHz para el caudalímetro de gas ultrasónico

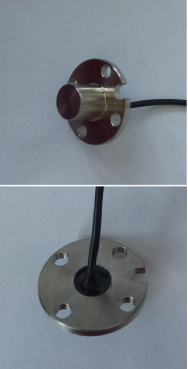

Término | Datos de la técnica | Fotografía | |
Nombre | 200 kHzTransductor ultrasónico |
| |
Modelo | PHYa-200-01o | ||
Frecuencia | 200khz ± 5% | ||
CírculoEn gdistancia | 0.05~1.5m | ||
Impedancia mínima | 1500Ω ± 20% | ||
Capacidad | 450pf ± 20%@ 1khz | ||
Sensibilidad | drivEn gVoltaje::200VPP,distancia:8cm,Enviar y recibir, RecibidorEn gamplitud 30mv | ||
tensión de trabajo | Voltaje máximo<900vpp | ||
Temperatura de trabajo | -40~+ 80 ℃ | ||
Presión | ≤10 kg o 1mpa | ||
Ángulo | (Ancho de haz) medio ángulo de energía @ -3db: 10.6 ° ± 0.5, Ángulo afilado: 25 ° ± 1.2 | ||
Material de la carcasa | Aleación de titanio | ||
Solicitud | medidor de gas,Montaje de rango ultrasónico, velocidad y dirección del viento. | ||
Dimensión de montaje | Ver el diagrama de estructura | ||
Grado de protección | IP68 | ||
peso | 6.8g ± 5% (largo:10cm) | ||
Instrucciones de cableado | Red positivo, negativo blanco, línea de blindaje negro. | ||

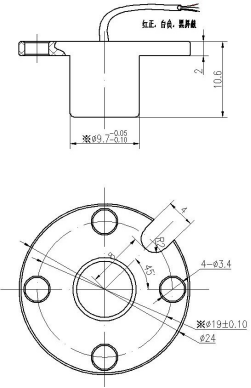

Diagrama de la curva de admitancia | Diagrama de la estructura del producto | ||
|
|
Espectáculo de talleres
