Transductor ultrasónico de rango de largo alcance 21kHz con esquemas de circuito

21khz | 13 ° | 1.0 ~ 30m | utilizado para el sensor de distancia ultrasónico, medidor de nivel ultrasónico, monitoreo, a prueba de choques,
Seguridad, buscador de rango ultrasónico, sensor ultrasónico para objetos detectados sin contacto, etc.

Acerca de Transductor de distancia ultrasónica, podemos ofrecer 14kHz 22KHZ 40KHZ 50KHZ 75KHZ 80KHZ 125KHZ 200KHZ 300KHZ 400KHZ En cuanto a la frecuencia resonante, también podemos acordar la personalización.
Estado de Disponibilidad:
Cantidad:
  • PHA-21-30FC

  • Piezohannas

  • PHA-21-30FC

Diagrama de circuito de sensor de distancia ultrasónico de largo alcance de 21 kHz


Elementos

Parámetros técnicos

Imagen

Nombre

21khzepoxi anticorrosivotransductorCescribeintegratTipo de edcon circuito

Transductor ultrasónico de rango largo con esquemas de circuito

Modelo

PHA-21-30FC

Frecuencia

21khz ±5%

Distancia de detección

1.030m

Mínimo

Paralelo Lmpeedance

1100Ω ± 20

Capacidad

11000pf ± 20@ 1khz

Sensibilidad

Voltaje de conducción560vppDistancia0.6m

Amplitud de eco300mv

Operando

Voltaje

Cima Voltaje1500vpp

Operando

Temperatura

-40+ 80 ℃

Presión

≤3Kilos o 0.3MPA

Ángulo

(Amplitud de rayo)Ancho de haz de media potencia

@ -3db: 13 ° ± 2,

Ángulo afilado: 31 ° ± 4

Alojamiento Material

Ptfe

Uso

Ultrasónico nivel indicador,Vigilancia,Impermeable,

Seguridad

Instalación

Dimensión

Fondo con hilo:M78 × 2

Nivel de protección

IP68

Peso

1020 g ± 5

Instrucciones de cableado

integratTipo de edconector3PIN, 2.54mm Terminal)Rojo +Blanco-Negro: Alambre blindado

conector3pEn, 2.0mm Terminalblanco negro:sensor de temperaturaMF58

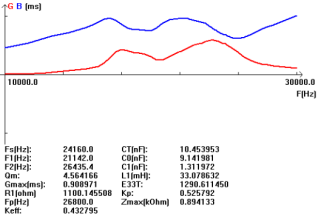

Curva de admitancia

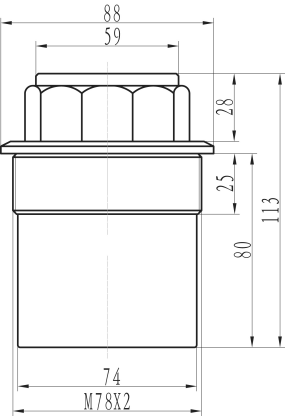

Diagrama de la estructura del producto

Iirguy5re8f_xyi55f0`de

Q5w) yb $ brj3ev) qyklhwm
