PHA-21-30C
Piezohannas
PHA-21-30C
21khzTransductor ultrasónico de largo alcance para medidor de nivel ultrasónico
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico |
| |
Modelo | PHA-21-30C | ||
Frecuencia | 21khz ± 1.5khz | ||
Distancia de detección | 1.0～30m | ||
Mínimo Paralelo Lmpeedance | 530Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilidad | Voltaje de conduccióncon carga：520vpp，distancia:0.6m， Amplitud de eco：400mv | ||
-40～+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
| (ancho de haz) medio ángulo de energía @ -3db: 13 ° ± 2， Ángulo agudo:31 ° ± 4 | ||
Alojamiento Material | Se puede utilizar en un entorno de ácido o base débil.（ordenador personal） | ||
Uso | Ultrasónico nivel indicador,Vigilancia,Impermeable, Seguridad | ||
Fondo con hilo:M78 × 2 | |||
Nivel de protección | IP68 | ||
Peso | 1300g ± 5％ | ||
Instrucciones de cableado | integratTipo de ed：conector（3PIN, 2.54mm Terminal)Rojo +，Blanco-，Negro: Alambre blindado； conector（3pEn, 2.0mm Terminal）：blanco negro:sensor de temperatura（MF58）； | ||

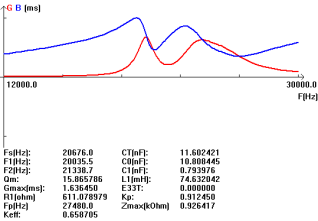

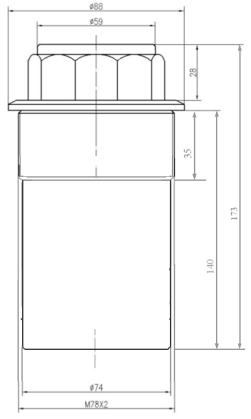

Curva de admitancia | Diagrama de la estructura del producto | ||
. | | ||
Diagrama de bloques de ultrasónico.transductor:
Diagrama esquemático del sensor de temperatura:
Tipo integradoInstrucción de cable: :
1. Instrucción relacionada con el transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: Transductor -
Negro: blindaje
2.Cable instrucción de sensor de temperatura: interfaz (3pin, terminal de 2.0 mm)
Rojo y negro son el cableado del sensor de temperatura.
Aplicación de calibre de nivel ultrasónico:
El medidor de nivel ultrasónico se usa para monitorear continuamente los canales de nivel en la altura de los medios líquidos, los lodos o las suspensiones en tanques y canales abiertos y cerrados. El indicador genera la información de nivel-altura en forma de una corriente de señal de 4 a 20 mA. Los límites inferior y superior del rango de medición se pueden configurar por potenciómetros en la unidad electrónica del indicador.
