PHA-34-12D
Piezohannas
PHA-34-12D

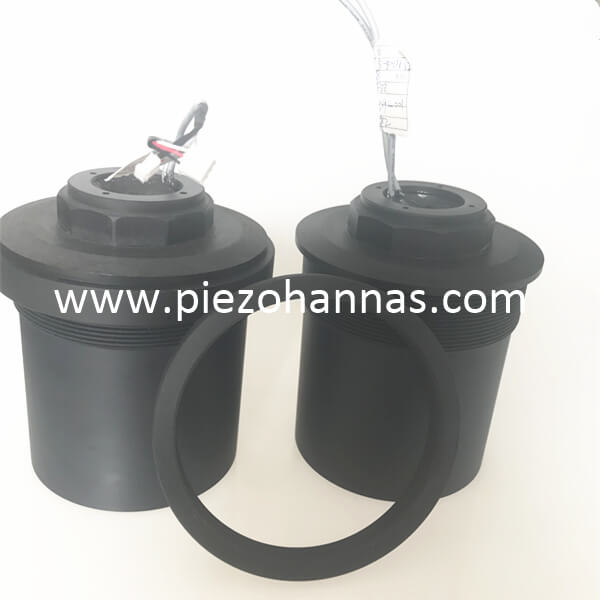

Transductor ultrasónico de 35kHz de largo alcance para buscadores de rango ultrasónico
Especificación:
Elementos | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico de 25 kHz |
| |
Modelo | PHA-34-12D | ||
Frecuencia | 34kHz ± 1.5kHz | ||
Distancia de detección | 0.5 ～ 12m | ||
Lmpedance paralelo mínimo | Ω ± 20％ | ||
PF ± 20％@1kHz | |||
Sensibilidad | |||
-40～+80 ℃ | |||
≤3kilos o 0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db: 8 ° ± 2 ， Ángulo agudo: 18 ° ± 4 | |||
Material de la carcasa | Bajo la ambiente de débil ácido y Base débil （PC） | ||
uso | Medidor de nivel ultrasónico, monitoreo, anti -colisión, seguridad | ||
Nivel de protección | IP68 | ||
Instrucciones de cableado | Interfaz integrada (3pin, terminal de 2.54 mm): rojo positivo, negro negativo, alambre de escudo negro; Interfaz (3pin, terminal de 2.0 mm): blanco y negro para alambre del sensor de temperatura (MF58); | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Aplicación de buscadores de rango ultrasónico:
Los buscadores de rango ultrasónico miden la distancia emitiendo un pulso de sonido ultrasónico que viaja a través del aire hasta que golpea un objeto. Cuando ese pulso de sonido golpea un objeto, se refleja en el objeto y regresa al buscador de rango ultrasónico. El buscador de rango ultrasónico mide cuánto tiempo lleva el pulso de sonido viajar en su viaje de ida y vuelta desde el sensor y de regreso. Luego envía una señal al Arduino con información sobre cuánto tiempo tardó en viajar el pulso sónico.
Los buscadores de rango ultrasónico son pequeños sensores divertidos que pueden medir la distancia. Puede usarlos para encontrar la distancia a un objeto o para detectar cuándo algo está cerca del sensor como un detector de movimiento. Son ideales para proyectos que involucran navegación, evitación de objetos y seguridad en el hogar. Debido a que usan el sonido para medir la distancia, funcionan tan bien en la oscuridad como lo hacen en la luz. que puede medir distancias de 2 cm hasta 400 cm con una precisión de ± 3 mm.
