Transductor ultrasónico de largo alcance de 25Khz para medición de distancia

Sobre el transductor de distancia ultrasónica, podemos ofrecer un transductor que pueda detectar 1M, 3M, 4M, 5M, 8M, 12M, 20M, 30M, 50M, también podemos la personalización ACCPET.
Estado de Disponibilidad:
Cantidad:
  • PHA5-20C

  • Piezohannas

  • PHA-25-20C

 Transductor ultrasónico de 25 kHz de largo alcance para la medición de la distancia



Elementos

Parámetros técnicos

Imagen



Nombre

Transductor ultrasónico

Medición de larga distancia 20 metros

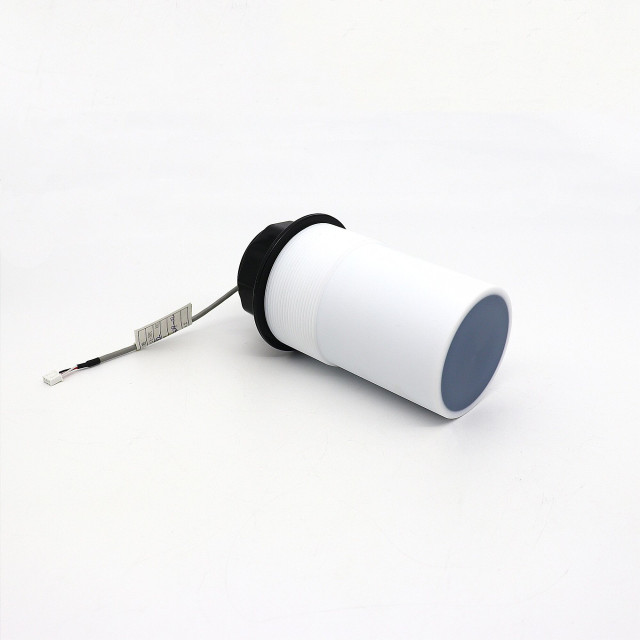

Transductor ultrasónico de largo alcance con esquemas de accionamiento de circuito (2)

Modelo

PD-25-D20C

Frecuencia

25kHz ± 1.5kHz

Distancia de detección

0.820m

Lmpedance paralelo mínimo



470Ω ± 20

Capacidad

12700pf ± 20@1kHz



Capacidad

Voltaje de conducción600 VPP

Distancia: 0.6m

Amplitud de eco 320mv

Operando

Voltaje

Cima  Voltaje1500 VPP

Operando

La temperatura

-40+80 ℃

Presión

≤3 kilos o 0.3MPa



Ángulo

(Amplitud de rayo) Ancho de haz de media potencia

@-3db: 11 ° ± 2

Ángulo agudo: 25 ° ± 4

Material de la carcasa

Bajo la ambiente de débil ácido y débil base(ordenador personal



Uso

Ultrasónico  nivel  medir,

Vigilancia,A prueba de accidentes,

Seguridad

Instalación

Dimensión

el fondo detornillo  Hilo M78 × 2

Nivel de protección

IP68

Peso

1220g ± 5Longitud10m

Alambrado

Instrucciones

Integrado: interfaz3pin, terminal de 2.54 mm) :Rojo:transductor+Blanco:transductor-

Negro: alambre blindado

Interfaz3pin, terminal de 2.0 mm) :Rojo, negro: temperaturasensor CableMF58) ;

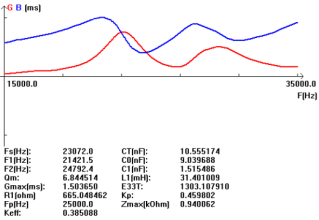

Curva de admisión

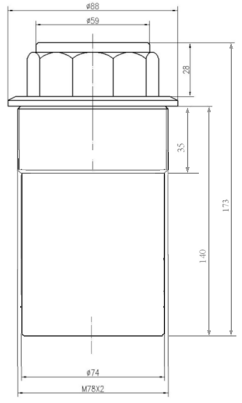

Diagrama de estructura del producto
