PD-15-D50D
Piezohannas
PD-15-D50D

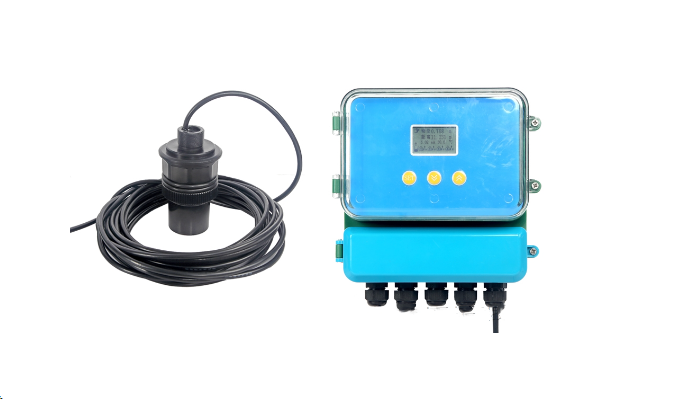

Rango de 50 m transductor ultrasónico de 15 kHz de largo rango para medidores de nivel ultrasónico
Artículo | Parámetros técnicos | Imagen | |
Nombre | Transductor ultrasónico: medición de larga distancia 50 metros |
| |
Modelo | PD-15-D50D | ||
Frequisito | 16 kHz ± 1.5kHz | ||
Distancia de detección | 1.8～50m | ||
Lmpedance paralelo mínimo | 1500Ω ± 20％ | ||
Capacidad | 12000pf ± 20％@1kHz | ||
Sensibilidad | Voltaje de conducción：520 VPP，Distancia:0.6m， Amplitud de eco:1100mv | ||
Operando Voltaje | Cima Voltaje＜1500 VPP | ||
Operando La temperatura | -40～+80 ℃ | ||
Presión | ≤3Kilos o0.3MPA | ||
Ángulo | (Amplitud de rayo) Ancho de haz de media potencia @-3db: 12 ° ± 2 ； Ángulo agudo：28 ° ± 4； | ||
Material de la carcasa | Bajo la ambiente de débil ácido y base débil（Pom） | ||
Uso | Ultrasónico nivel medir,Vigilancia,A prueba de accidentes,Seguridad
| ||
Instalación Dimensión | El fondodetornillo Hilo M108 × 2 | ||
Nivel de protección | IP68 | ||
Peso | 2000g ± 5％ | ||
Instrucciones de cableado | Tipo integrado：Puerto（3pin, 2.54 mm Terminal） ：Rojo+，blanco-，Balck:alambre blindado； Puerto（3pin, 2.0 mm Terminal） ：negro rojo:sensor de temperatura línea（MF58） ； | ||
Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Diagrama esquemático del sensor de temperatura:
Integrado Escriba la instrucción del cable:
1. Instrucción de cableado del transductor: interfaz (3pin, terminal de 2.54 mm)
Rojo: Transductor +
Blanco: transductor -
Negro: blindaje
Ultrasónico nivel Aplicación de medidores:
los ultrasónico nivel metro es usó a continuamente monitor nivel canales en la altura de líquido medios de comunicación, lodo o suspensiones en ambas cosas abierto y cerrado tanques y canales. los medir genera la altura de nivel información en la forma de a señal Actual 4 a 20 mA. los más bajo y superior límites de la medición rango pueden ser establecer por potenciómetros en la electrónico unidad de la medir.
Imagen de la aplicación:
