Phau-200-01ca
Piezohannas
PHAU-200-01CA

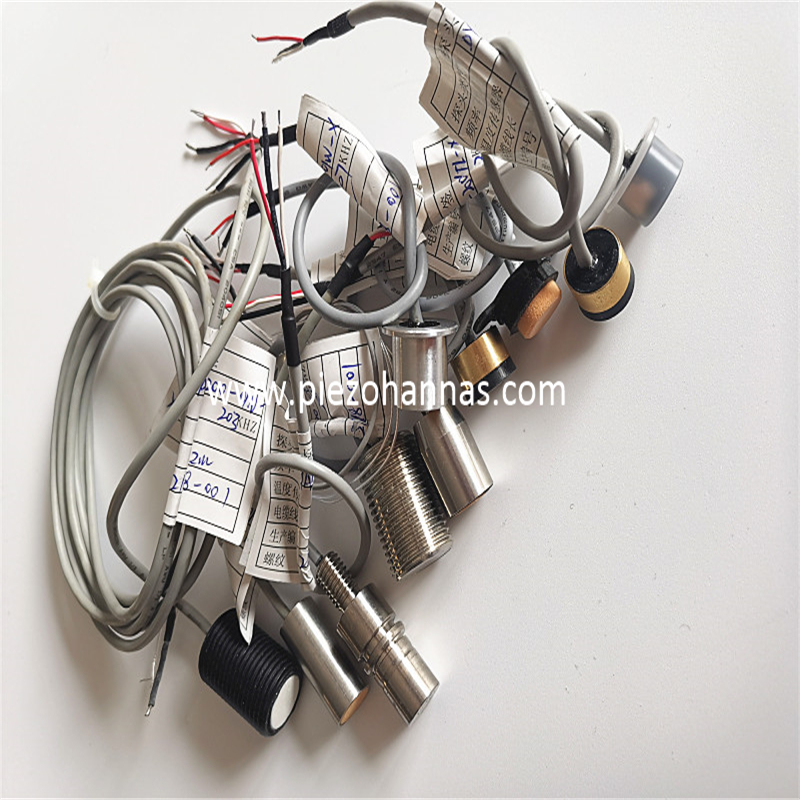

Alcicultor de aleación de titanio Transductor de flujo de gas ultrasónico para medición del flujo de gases
Parámetros técnicos:
Elementos | Parámetros técnicos | Imagen | |
Nombre | 200 kHztransductor ultrasónico |
| |
Modelo | PhAU-200-01California | ||
Frecuencia | 200kHz±5% | ||
Distancia de detección | 0.10～1M | ||
Lmpedance paralelo mínimo | 300Ω ±20％ | ||
850PF±20％@1kHz | |||
Sensibilidad | Nocargar Drivingvoltage:：200VPP，Distancia:0.3m， Amplitud de eco:5MV | ||
-40～+80℃ | |||
≤16Kilos o 1.6MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@-3db:10.1° ±10%， Ángulo agudo:23.9° ±10% | |||
Material de la carcasa | aleación de titanio | ||
uso | medidor de flujo de gas ultrasónico | ||
Nivel de protección | IP68 | ||
Peso | 24.2g±5％ （Longitud de cable：80cm） | ||
Instrucciones de cableado | interfaz: rojo: transductor +, blanco: transductor -, negro: alambre blindado, (el sensor de temperatura es opcional) | ||

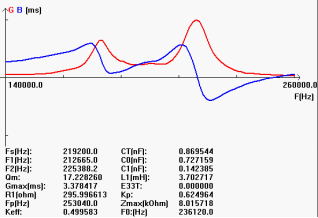

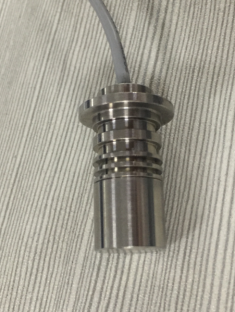

Curva de admisión | Diagrama de estructura del producto | ||
|
| ||
Diagrama de bloques de transductor de distancia ultrasónica :
Diagrama esquemático del sensor de temperatura (Modelo: MF58_502F3470):
Solicitud de Medero de flujo de gas ultrasónico:
Industrial medidores de flujo de gas Se utilizan ampliamente para aplicaciones líquidas y de agua, se ha aceptado durante mucho tiempo que la abrazadera en la tecnología del medidor de flujo de gas no se puede aplicar a la medición del flujo de gas masivo principalmente debido a los límites de medición teóricos fundamentales. La energía sonora transmitida es recibida por transductores ultrasónicos tradicionales. El flujo ultrasónico de gas Los productos de medición se utilizan en todo el mundo en una variedad de aplicaciones críticas de medición de gas. Comúnmente instalado en instalaciones de producción en tierra y en alta mar, tuberías de transmisión de gas natural, estaciones de compresor, instalaciones de procesamiento y puertas de la ciudad, estos productos también son útiles para aplicaciones que consumen grandes volúmenes de gas natural como combustible o materia prima como generación de energía, refinación, procesamiento e industrias petroquímicas.
Departamento de producción
