PHW-40/200-NA
Piezohannas
PHW-40/200-NA

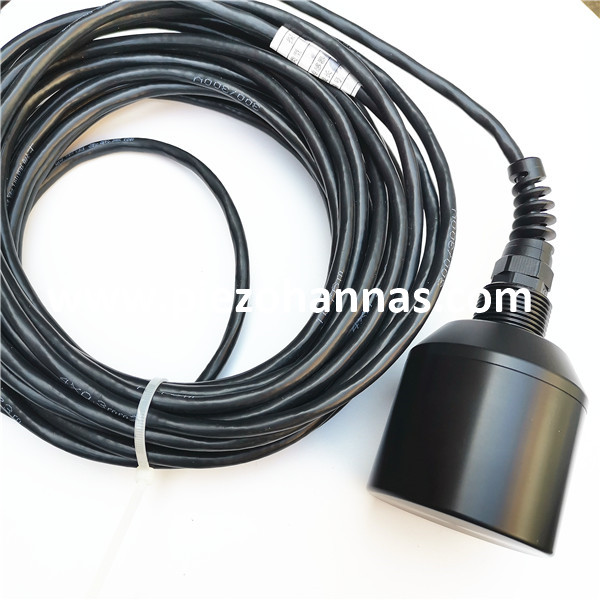

Transductor ultrasónico de doble frecuencia de doble frecuencia de 40kHz 200kHz para medidor de flujo ultrasónico
Elementos | Parámetros técnicos | Imagen | |
Nombre | 40khz-200 kHz trAnsductor para bajo el aguaMedida de distancia, Transductor ultrasónico para medición de lodos.
|
| |
Modelo | PHW-40/200-NA | ||
Frecuencia | 200khz ± 5khz / 40khz ± 3khz | ||
Distancia de detección | 200khz 0.6～120m 40khz 3～500m | ||
Mínimo paralelo lmpeedance | 210Ω ± 20％ | ||
4760pf ± 20％@ 1khz | |||
Sensibilidad | ConduciendoVoltaje：600vpp、Distancia：0.8m、 Amplitud de eco：15 v（200 kHz） | ||
-40～+ 80 ℃ | |||
≤3Kilos o0.3MPA | |||
(Amplitud de rayo) Ancho de haz de media potencia@ -3db7.5 ° ± 1， Ángulo agudo: 17.5 ° ± 2（200 kHz）, (Amplitud de rayo) Ancho de haz de media potencia@ -3db：35 ° ± 2， Ángulo agudo: 89 ° ± 4（40khz） | |||
Material de la carcasa | Pom | ||
Uso | Flowmeter ultrasónico, buscador de rango submarino | ||

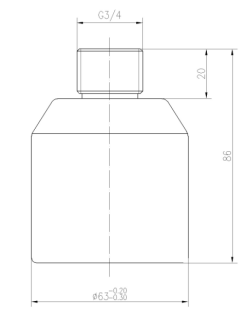

Comprobando pDiagrama de estructura de la estructura a continuación | |||
Nivel de protección | IP68 | ||
Peso | 750 g ± 5% (Largo：10m） | ||
Instrucciones de cableado | (Línea tres）:Rojo:transductor+, Azul: temperaturasensor+, Negro: común- | ||
Curva de admitancia | PbarroStructríaDiAgram | ||
|  | ||
Aplicación de medidor de flujo ultrasónico:
El medidor de flujo ultrasónico puede hacer medidas complejas, así como mediciones simples. Puede encontrar versiones sofisticadas en el mercado, dedicadas a aplicaciones de custodia y otras mediciones de alta estaca. Es posible que necesite otros dispositivos para respaldarlo con datos de proceso, como la presión, la temperatura y la composición de gas para mantenerlo preciso, pero hará el trabajo. En el lado positivo, debe preparar la tubería para recibir el flujo de la abrazadera. Sensor del metro. También tendrá que saber el espesor y el material de la tubería y asegúrese de que usted no tiene incrustaciones. Aún así, se puede instalar una pinza con un transmisor de flujo local o un medidor de flujo ultrasónico portátil.
Departamento de producción :
